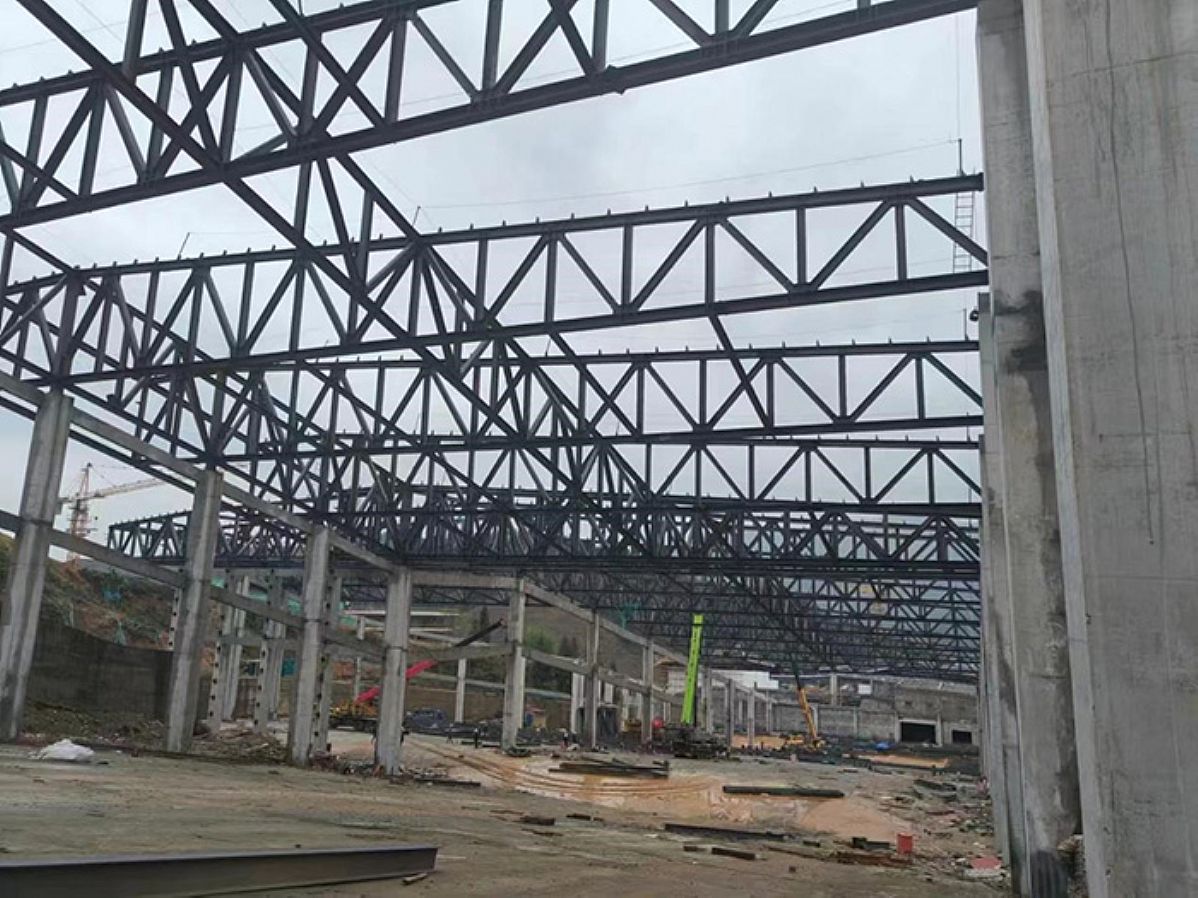

Introducción a las estructuras de celosía espacial
Muchas personas están interesadas en las estructuras de acero de celosía espacial, pero quizá no comprendan su principio interno. En pocas palabras, una
estructura de celosía espacial es un sistema estructural que forma una malla espacial tridimensional mediante varillas y nodos interconectados. A diferencia de las cerchas planas tradicionales, este diseño permite distribuir la fuerza de forma más uniforme en múltiples direcciones, mejorando así la estabilidad general. Por ello, es especialmente adecuada para edificios que requieren grandes luces y grandes necesidades de espacio sin columnas de soporte intermedias, como grandes salas de exposiciones o estadios. En esta estructura, la mayoría de las varillas solo soportan fuerzas axiales, lo que reduce considerablemente los costes de material y mejora la eficiencia de la instalación.
El uso de las cerchas espaciales se remonta a principios del siglo XX. Inicialmente se crearon para fuselajes de aeronaves, puentes y otros usos que requieren ligereza y alta resistencia. Posteriormente, con la mejora continua de la fabricación de acero y la progresiva madurez de la tecnología de soldadura y procesamiento, se fueron introduciendo gradualmente en grandes edificios, especialmente en edificios públicos que requieren espacios abiertos y no requieren demasiadas columnas de soporte.
Lograr la máxima resistencia y eficiencia mediante la elección inteligente de materiales
La elección de los materiales siempre ha sido un factor clave para determinar el rendimiento y el costo de las cerchas espaciales. En la mayoría de los casos, el acero es la primera opción para los ingenieros debido a su alta resistencia, buena tenacidad y excelente durabilidad.
Materiales comúnmente utilizados en sistemas de cerchas espaciales.
En proyectos reales, los ingenieros suelen utilizar los siguientes tipos de acero:
- Acero laminado en caliente: Posee una gran capacidad de carga y un buen rendimiento de procesamiento. Se utiliza a menudo como cercha principal o núcleo portante. Es un material de "estructura" común para grandes recintos.
- Tubo de acero: no solo tiene una apariencia simple y líneas fuertes, sino que también puede dispersar mejor la fuerza; es muy adecuado para proyectos con altos requisitos estéticos o formas geométricas complejas.
- Acero conformado en frío: Es más ligero y relativamente económico, adecuado para su uso en estructuras secundarias, como soportes auxiliares, bielas, etc., y es más flexible en la construcción e instalación.
En algunos proyectos especiales, como edificios particularmente sensibles al peso o que requieren mayor resistencia a la corrosión, también se pueden utilizar aleaciones de aluminio o materiales compuestos de alta resistencia. Sin embargo, estos materiales suelen ser costosos y deben considerarse en combinación con los requisitos del proyecto, el presupuesto y otros factores.
El equilibrio entre peso y capacidad de carga:
Los ingenieros deben considerar el peso y la resistencia de la estructura al diseñar, y a menudo necesitan encontrar el equilibrio más adecuado entre ambos. Si el peso de la estructura es excesivo, no solo aumentará el costo de la cimentación, sino que también dificultará considerablemente el transporte, la elevación y el mantenimiento posterior durante la construcción; pero si la estructura es demasiado ligera y la rigidez es insuficiente, es fácil que se deforme significativamente al enfrentarse a diversos desastres ambientales, e incluso afecte la seguridad del edificio.
Por lo tanto, para comprender este equilibrio de forma más científica, la industria ahora utiliza generalmente tecnologías de simulación por computadora, como el análisis de elementos finitos (FEA), para simular con antelación las condiciones de tensión y deformación en diferentes condiciones. A través de cálculos y comparaciones repetidos, los diseñadores pueden optimizar continuamente el tamaño de la sección transversal, la disposición y el diseño del nodo de cada varilla, y finalmente encontrar una solución que sea segura y económica con el mejor rendimiento.
Consideraciones clave para el diseño del desempeño estructural
Forma del tejado y estructura (pirámide, cúpula, bóveda de cañón).
La forma del tejado no solo afecta la apariencia del edificio, sino que también determina directamente la trayectoria de las fuerzas y la estabilidad. A continuación, se presentan varias formas típicas de tejado y sus características:
- Techo piramidal: Debido a su forma geométrica, este tipo de techo ofrece buena resistencia al viento y a los terremotos. Es común verlo en edificios grandes de poca altura o en recintos que requieren una fuerza concentrada.
- Techo abovedado: Puede cubrir una gran superficie sin necesidad de columnas intermedias. El espacio interior es continuo y abierto, ideal para espacios concurridos como gimnasios y centros de conferencias.
- Bóveda de cañón: Este tipo de cubierta puede formar un arco continuo y posee excelentes propiedades mecánicas. Permite distribuir la carga uniformemente a ambos lados y es adecuada para edificios que requieren gran profundidad, como almacenes, estaciones de tren y hangares.
Los diseñadores suelen elegir la forma más adecuada para los clientes en función de la función del edificio, los requisitos estéticos y las condiciones climáticas locales para maximizar la utilización del espacio y optimizar el rendimiento estructural.
Distribución de carga y optimización geométrica
La distribución de carga de las cerchas espaciales incluye principalmente carga muerta (peso propio), carga viva (personal, equipo, nieve, etc.) y carga ambiental (carga de viento, terremoto, alta temperatura y frío extremo, etc.). El objetivo principal de la optimización geométrica es transferir estas cargas a la estructura de soporte en el camino más corto y directo.
En la etapa de diseño geométrico, a menudo se utiliza la tecnología de modelado paramétrico y generación de algoritmos (como Grasshopper y Rhino, entre otros programas) para iterar rápidamente múltiples diseños. Este método permite a los diseñadores analizar cientos de formas posibles en poco tiempo y seleccionar la mejor solución en función de indicadores como la deflexión, la tensión y el consumo de acero.
Rentabilidad y planificación de la fabricación
Equilibrio entre costo, rendimiento y estética.
Los proyectos de cerchas espaciales de gran tamaño pueden costar decenas o incluso cientos de millones de yuanes, y encontrar la mejor combinación de costo, rendimiento y estética es un tema importante para los gerentes. La búsqueda excesiva de la estética puede generar sobrecostos, mientras que una excesiva compresión presupuestaria puede perjudicar fácilmente el rendimiento y la seguridad. Por lo tanto, una solución razonable debe ajustarse continuamente a las condiciones reales mediante una optimización detallada para reducir los costos de construcción y mantenimiento, cumpliendo al mismo tiempo con los requisitos de resistencia estructural y seguridad.
Ventajas de tiempo y presupuesto que ofrece la prefabricación.
Las siguientes son las principales ventajas de la prefabricación de estructuras de acero de cerchas espaciales:
- Acelerar el avance del proyecto, completar la construcción principal antes de lo previsto y acortar el período de construcción a casi la mitad.
- La fabricación en fábrica puede controlar con precisión la calidad de cada varilla, reduciendo errores y tasas de reelaboración.
- Reducir la proporción de operaciones a gran altitud en el sitio para reducir los riesgos de seguridad y los accidentes de construcción.
- Mejorar la gestión ambiental en el sitio, reducir el ruido, el polvo, la congestión del tráfico y el impacto en los residentes circundantes.
- Mejorar la controlabilidad del presupuesto general y evitar aumentos de costos causados por cambios temporales.
La prefabricación no solo mejora la eficiencia de la construcción, sino que también es un símbolo importante de la industrialización de la construcción moderna.

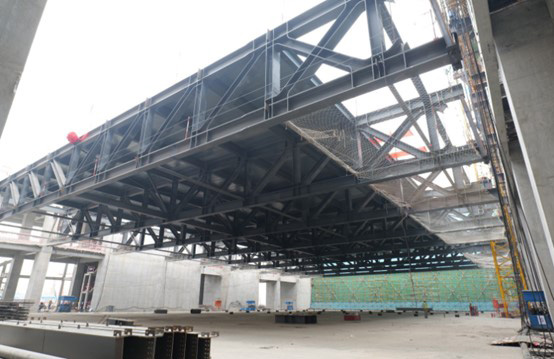

Reducción de la mano de obra en obra mediante el montaje modular
El montaje modular consiste en dividir la estructura de celosía en varios módulos grandes según los requisitos de diseño, completar el montaje o el montaje semiacabado en la fábrica y luego transportarlo al sitio para su izado y empalme general. Este método puede reducir el número de trabajadores en el sitio y la proporción de operaciones a gran altitud, a la vez que mejora significativamente la precisión de la construcción.
El montaje modular es particularmente importante para proyectos en centros urbanos o con condiciones geográficas complejas. Puede completar rápidamente el izado de piezas grandes en un tiempo limitado, reduciendo el impacto en las carreteras municipales, las zonas residenciales circundantes o las áreas ecológicas sensibles.
Estándares de cumplimiento, seguridad y sostenibilidad
Con la popularización del concepto de desarrollo sostenible a nivel mundial, la industria de la construcción ha impuesto mayores exigencias en materia de protección ambiental, seguridad y calidad. Las estructuras de acero con cerchas espaciales no son la excepción y deben cumplir estrictamente con las normas generales, como:
- Certificación del sistema de gestión de calidad ISO 9001: garantiza que cada vínculo desde el diseño y la fabricación hasta la construcción cumple con los requisitos de calidad.
- Norma europea EN 1090 para estructuras de acero: se centra en la soldadura, las conexiones de nodos y el tratamiento anticorrosión y establece disposiciones detalladas.
- Certificación AWS American Welding Society: principalmente para operadores de soldadura, inspectores de soldadura, procesos de soldadura y procedimientos para garantizar la calidad y seguridad de la soldadura.
- Certificación de Edificios Verdes LEED: Fomenta la adopción de soluciones más amigables con el medio ambiente y eficientes en la selección de materiales, consumo de energía y mantenimiento posterior.
Además, las estructuras espaciales a menudo deben someterse a múltiples pruebas anticorrosión para garantizar que permanezcan seguras y estables en climas extremos o uso a largo plazo.
Casos de ingeniería y tendencias futuras
Casos clásicos de ingeniería
Los siguientes casos demuestran las grandes ventajas de las cerchas espaciales en requisitos de construcción complejos:

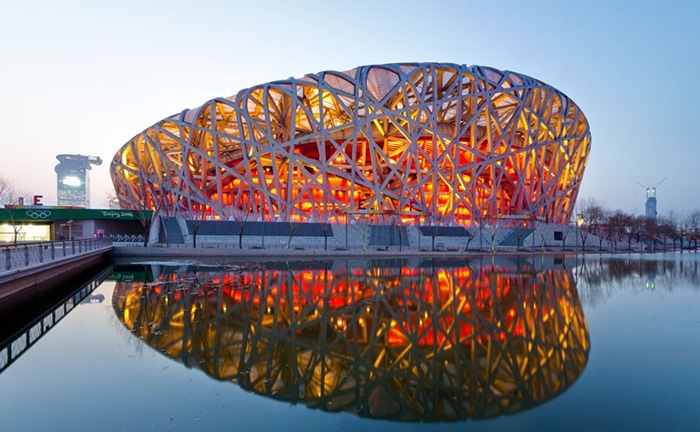

- Estadio Nacional de Pekín (Nido de Pájaro): El Estadio Nacional de Pekín se conoce como "Nido de Pájaro" por su singular apariencia. Adopta una estructura de celosía de gran envergadura y carece de columnas de soporte intermedias, lo que permite una visión totalmente despejada del público, lo que refleja el máximo aprovechamiento y la libertad del espacio. Además, el diseño escalonado de la estructura de acero no solo le da un toque artístico, sino que también mejora la estabilidad estructural y el rendimiento sísmico, convirtiendo al Nido de Pájaro en un referente mundial en edificaciones deportivas.

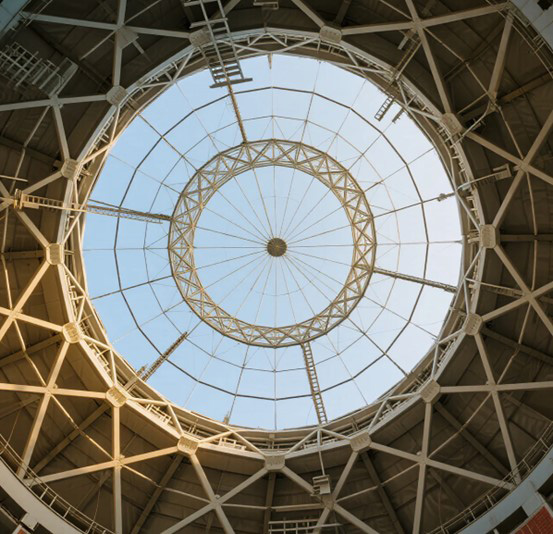

- Aeropuerto Changi de Singapur: Su diseño de celosía espacial en forma de cúpula es una obra maestra que combina ingeniosamente funcionalidad y estética. La amplia superficie de la estructura de acero en forma de cuadrícula le da al edificio una apariencia ligera y transparente, y el techo cuenta con iluminación natural, prácticamente sin necesidad de iluminación artificial durante el día, lo que reduce el consumo de energía. Una buena ventilación natural también mejora considerablemente la comodidad de los pasajeros. Y lo más importante, este diseño refleja plenamente la gran atención de Singapur a la sostenibilidad, el ahorro energético, la protección del medio ambiente y la experiencia del pasajero.
- Centro Nacional de Exposiciones y Convenciones de Shanghái: Siendo uno de los edificios individuales más grandes del mundo, el Centro Nacional de Exposiciones y Convenciones de Shanghái adopta un sistema modular de cerchas espaciales prefabricadas. Este sistema crea un espacio sin columnas en la enorme sala de exposiciones y cumple con los estrictos requisitos de diversas exposiciones internacionales para recintos abiertos. Gracias a la prefabricación en fábrica y al eficiente montaje in situ, se acortó el plazo de construcción para garantizar la puesta en funcionamiento de la sala de exposiciones según lo previsto, mejorando además la calidad y la seguridad de la construcción.
Dirección de desarrollo futuro
En el futuro, las estructuras de acero con armadura espacial pondrán más énfasis en la inteligencia, la digitalización y la protección del medio ambiente:
- Sistema de monitoreo inteligente: A través de sensores, monitorea el estrés, la temperatura, la deformación y otros datos en tiempo real, y advierte de posibles peligros de seguridad con anticipación.
- Aplicación en profundidad de la tecnología digital: utilice la tecnología BIM para lograr una gestión completa del ciclo de vida, desde el diseño y la fabricación hasta la operación y el mantenimiento, y mejorar la eficiencia de la colaboración y la transparencia del proyecto.
- Diseño bajo en carbono: Promover el acero reciclable de alta resistencia para reducir las emisiones de carbono y lograr el objetivo global de neutralidad de carbono.
Además, cada vez más arquitectos consideran las estructuras espaciales como parte del "lenguaje arquitectónico", presentando directamente la belleza geométrica de la estructura misma en la fachada del edificio, creando edificios más icónicos que son a la vez artísticos y funcionales.
