Este artículo se centra en el "diseño inteligente de edificios metálicos" y profundiza en su definición, consideraciones clave de diseño, selección de materiales, configuración funcional, mejora de la durabilidad, estrategias de ahorro energético y vías de optimización de costes. También demuestra el valor práctico de la implementación del diseño mediante casos típicos, proporcionando una referencia práctica para el diseño de ingeniería y la toma de decisiones del propietario.
¿Qué es el diseño de edificios metálicos?
Definición y alcance
El diseño de edificios metálicos utiliza acero, aleaciones ligeras u otros metales como materiales principales de soporte de carga y cerramiento. A través del análisis estructural, la construcción detallada y la integración del sistema, el proceso de diseño abarca todo, desde el diseño general hasta los dibujos detallados de las juntas. Esto incluye la selección del sistema estructural (p. ej., marco de portal, cercha, rejilla o sistemas híbridos de marco-soporte), secciones transversales de componentes y métodos de conexión, sistemas de cerramiento (techo, paneles de pared, puertas y ventanas) y medidas de HVAC, electricidad, plomería y protección contra incendios. El diseño moderno de edificios metálicos inteligentes también incorpora prefabricación modular, trazabilidad de fabricación basada en fábrica y gestión basada en información como BIM/gemelos digitales.
Importancia de la integridad estructural y la longevidad
La integridad estructural no solo tiene que ver con la resistencia instantánea, sino también con el rendimiento a largo plazo (fatiga, fluencia y degradación ambiental). A pesar de su alta resistencia y ductilidad, los edificios metálicos pueden perder rápidamente su capacidad de carga bajo corrosión y altas temperaturas. Por lo tanto, las consideraciones iniciales de diseño deben incluir cargas estáticas y dinámicas, redundancia de juntas, evaluación de la corrosión y acceso para mantenimiento. Un diseño adecuado puede evitar modos de fallo comunes como pandeo local, grietas por fatiga de la soldadura y conexiones flojas, lo que extiende significativamente la vida útil de la estructura y reduce los costos de mantenimiento. El diseño conforme a
Las normas y regulaciones generales de diseño
Es un prerrequisito para garantizar la seguridad y asegurar la inversión y el financiamiento. Las normas nacionales comunes incluyen el Código para el diseño de estructuras de acero (GB 50017) y el Código para el diseño sísmico de edificios (GB 50011). Normas como AISC y Eurocódigo se utilizan comúnmente en proyectos internacionales. Estas normas establecen requisitos claros para combinaciones de carga, dimensiones de componentes, diseño de conexiones, calidad de la soldadura, durabilidad del recubrimiento y resistencia al fuego. Los equipos de diseño deben desarrollar una solución técnica adaptativa dentro de este marco, teniendo en cuenta el clima, la geología y los requisitos operativos de la ubicación del proyecto.
Consideraciones clave del diseño estructural
Capacidad de carga y tipos de marcos.
Los tipos de marcos comunes para edificios metálicos incluyen: pórticos (aptos para luces pequeñas y medianas, fábricas y almacenes), cerchas y cubiertas de cerchas (aptos para luces grandes y alta eficiencia de carga), marcos espaciales (utilizados en grandes edificios públicos) y marcos compuestos (para mejorar la rigidez lateral y la capacidad de carga local). Cada tipo tiene diferentes prioridades en cuanto a rentabilidad, facilidad de construcción y rendimiento estructural. La elección óptima del diseño debe basarse en los requisitos de espacio libre, la disposición del equipo, las características de la carga y las condiciones de construcción. El análisis de la capacidad de carga generalmente utiliza el análisis de elementos finitos elasto-plásticos o el análisis lineal elástico-no lineal, centrándose en la verificación de momentos flectores, fuerzas axiales y cortantes.
Requisitos de carga de viento, nieve y sísmica
Las cargas naturales impactan significativamente los edificios metálicos. Las cargas de viento generan no solo fuerzas cortantes horizontales, sino también fuerzas de succión y de elevación sobre las cubiertas, lo que requiere una resistencia adecuada a la elevación en las conexiones entre la cubierta y el cerramiento. Las cargas de nieve actúan directamente sobre las cubiertas, lo que requiere diseños de cubiertas inclinadas y la instalación de refuerzos para cumplir con los requisitos locales de presión y desprendimiento de nieve. Las cargas sísmicas requieren que las estructuras posean ductilidad, diseños de nodos que disipen energía y suficiente rigidez lateral. En zonas de alto riesgo, los muros resistentes a las fuerzas laterales, el arriostramiento a cortante o las combinaciones de marco y arriostramiento mejoran el rendimiento sísmico; se pueden añadir disipadores de energía o medidas de aislamiento sísmico según sea necesario para mejorar la respuesta sísmica.
Espaciamiento entre columnas y tramos
Aumentar la luz no siempre se traduce en un aumento lineal del consumo de acero por unidad de superficie. El uso estratégico de cerchas o estructuras de rejilla espacial puede reducir el material total, manteniendo al mismo tiempo la altura libre. La selección del espaciamiento entre columnas influye en la logística interna, la disposición de los equipos y la flexibilidad futura de las particiones. El diseño económico suele equilibrar las relaciones de costes preliminares con los precios unitarios de los materiales: un espaciamiento entre columnas excesivamente estrecho aumenta la cantidad de cimentaciones y columnas, mientras que un espaciamiento excesivo amplía las secciones de vigas y cerchas. La optimización paramétrica (p. ej., mediante BIM o software de optimización estructural) permite comparar rápidamente los rangos de rentabilidad.
Diseño de techo y selección de pendiente
La pendiente del tejado debe determinarse en función de la precipitación pluvial, la carga de nieve, la capacidad de drenaje y la geometría del edificio. Los tejados planos (de baja pendiente) facilitan la distribución de los equipos y la instalación fotovoltaica, pero exigen estándares más altos en cuanto a drenaje e impermeabilización. Los tejados inclinados aumentan la escorrentía de lluvia y nieve, pero aumentan la complejidad estructural y del material del tejado. Un diseño adecuado de canaletas, bajantes y capas de impermeabilización reduce el riesgo de fugas. En regiones con tendencia a la nieve, los tejados requieren diseños de soporte localizados para absorber el deslizamiento y la carga de nieve.
Selección de materiales en el diseño de edificios metálicos
Grados y recubrimientos de acero
Los grados comunes de acero estructural incluyen Q235 y Q345, cada uno con sus propias fortalezas y debilidades en resistencia, ductilidad y soldabilidad. El acero de alta resistencia reduce el área de la sección transversal pero impone mayores demandas en las zonas afectadas por el calor de la soldadura, la resistencia a la fragilidad y el diseño de la junta. Los recubrimientos anticorrosivos comunes incluyen galvanizado por inmersión en caliente, imprimaciones epóxicas recubiertas por pulverización con capas superiores de poliuretano y recubrimientos de fluorocarbono. En entornos costeros o químicos, se deben preferir las soluciones con mejor resistencia a la niebla salina y a los productos químicos. El diseño del recubrimiento debe considerar el espesor del recubrimiento, la adhesión y los ciclos regulares de mantenimiento. Una predicción razonable de la vida útil es crucial para la estimación del costo del ciclo de vida.
Opciones de paneles de pared y techo
La selección del material del cerramiento influye en el aislamiento, la impermeabilización, la insonorización y la estética. Los paneles de acero corrugado con recubrimiento de color son adecuados para almacenes generales y fábricas; los paneles sándwich (PU, PIR o núcleo de lana de roca) ofrecen un excelente aislamiento y resistencia al fuego; Los paneles de aluminio-magnesio-manganeso o de aleación se utilizan a menudo para la decoración exterior comercial y proyectos que requieren alta resistencia a la intemperie. El tratamiento adecuado de las juntas de los paneles, las juntas de expansión y los detalles de las cornisas es clave para la impermeabilización y el control de los puentes térmicos.
Materiales de aislamiento térmico y rendimiento térmico
Los materiales de aislamiento requieren un equilibrio entre la conductividad térmica, la absorción de humedad, la clasificación de fuego y la trabajabilidad. La lana de roca y la lana de vidrio ofrecen buena resistencia al fuego y son económicas. El poliuretano (PU) y el PIR tienen coeficientes de aislamiento térmico más bajos y requieren menos espesor, pero representan un riesgo de incendio a altas temperaturas y requieren medidas de protección contra incendios. Durante el diseño, los cálculos de rendimiento térmico (incluidos el valor R y el análisis de puentes térmicos) combinados con las consideraciones climáticas locales determinarán el espesor óptimo y el tratamiento detallado de las juntas para paneles sándwich o sistemas de aislamiento externo.
Características de diseño basadas en la funcionalidad y el uso
Colocación de puertas y ventanas

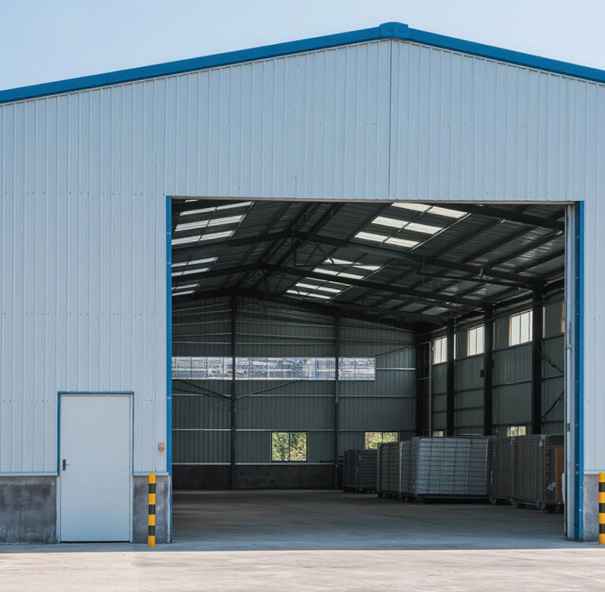

La ubicación de puertas y ventanas debe satisfacer las necesidades de flujo logístico, acceso de personal y ventilación. Las instalaciones industriales suelen contar con grandes puertas enrollables y accesos de personal cerca de los muelles de carga; los edificios comerciales priorizan los efectos visuales y la luz natural, empleando comúnmente muros cortina de vidrio y acristalamientos expansivos. La construcción de puertas y ventanas debe garantizar la hermeticidad, la estanqueidad al aire y la resistencia térmica, especialmente en entornos con cadena de frío o temperatura controlada.
Ventilación e iluminación natural

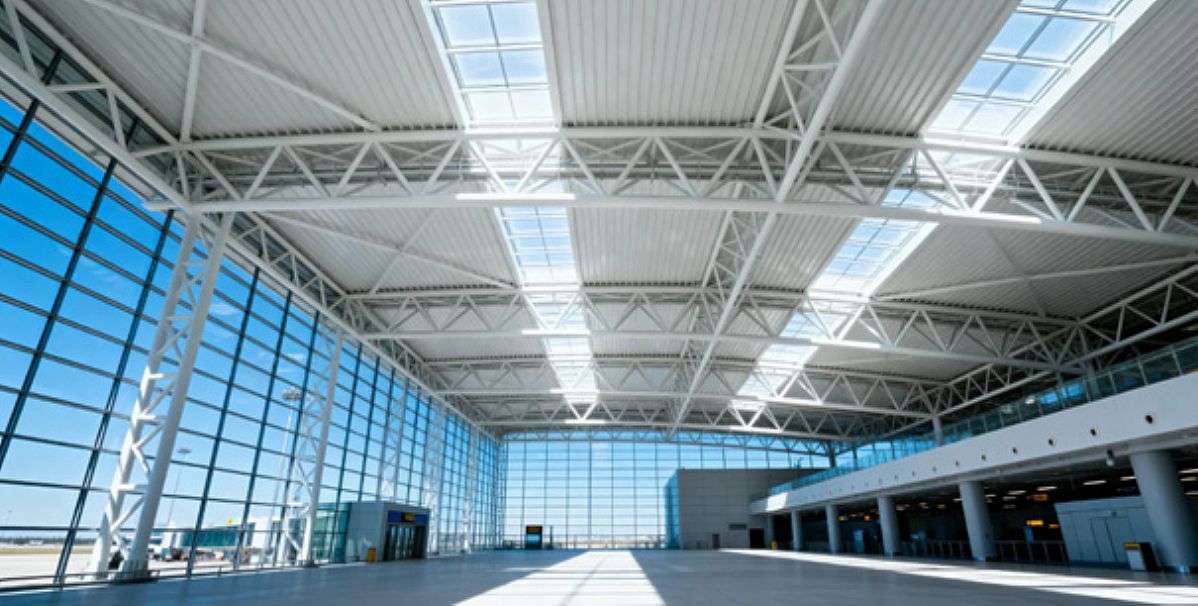

Una iluminación natural bien diseñada reduce significativamente el consumo energético, a la vez que mejora el ambiente de trabajo interior. Claraboyas, paneles translúcidos y conductos de luz se utilizan ampliamente en techos de gran envergadura. La combinación de ventilación natural (claraboyas, ventiladores de cumbrera) con ventilación mecánica mantiene estable la temperatura y la humedad dentro de las instalaciones. En las instalaciones de almacenamiento agrícola y secado de granos, la ventilación y el control de la temperatura y la humedad son fundamentales para garantizar la calidad del almacenamiento.
Disposición interior flexible
Los edificios metálicos cuentan con sistemas de carga concentrados en marcos y retículas de columnas, lo que permite espacios amplios y sin columnas. Esto facilita la zonificación, las modificaciones o la modernización de equipos según las líneas de producción o las necesidades de los inquilinos. El diseño debe reservar espacio para penetraciones de equipos mecánicos, eléctricos y eléctricos (MEP), vías de grúa o interfaces de cimentación de equipos para minimizar los costos de futuras renovaciones.
Expansión futura
El diseño vanguardista incorpora tolerancias de expansión en cimentaciones, capacidades de carga reservadas y nodos estructurales. Las retículas modulares de columnas, los nodos de conexión estandarizados y las aberturas preinstaladas para servicios públicos permiten una rápida expansión sin comprometer la integridad estructural, evitando así el costoso refuerzo secundario.
Mayor durabilidad y vida útil
Las estrategias de prevención de la corrosión
deben desarrollarse con base en la clasificación ambiental (urbana, costera, química, húmeda, etc.). Las medidas comunes incluyen el tratamiento de la superficie del sustrato (eliminación de óxido, granallado), galvanizado por inmersión en caliente, imprimación epóxica de dos componentes con capa superior de poliuretano o fluorocarbono y protección catódica localizada. El diseño resistente a la corrosión también incluye un diseño de drenaje adecuado y un tratamiento detallado para evitar la acumulación de agua. La inspección regular de la integridad del recubrimiento y las reparaciones localizadas son medidas económicas para extender la durabilidad.
Consideraciones de protección contra incendios
El acero se degrada significativamente a altas temperaturas, lo que requiere protección pasiva contra incendios (recubrimientos ignífugos, revestimientos, particiones ignífugas) o protección activa contra incendios (sistemas de rociadores automáticos, protección contra incendios zonificada). La clasificación contra incendios debe determinarse con base en el uso del edificio, la densidad de ocupación y la evaluación del riesgo de incendio. Para almacenes o fábricas con estrictos requisitos de resistencia al fuego, a menudo se utiliza una combinación de núcleo de lana de roca y recubrimiento ignífugo.
Diseño de impermeabilización y drenaje
El sistema de impermeabilización del techo, las canaletas de los aleros y los detalles del acabado de la fachada determinan el riesgo de fugas. Múltiples capas impermeables, pendientes apropiadas, cierres flexibles y juntas de expansión diseñadas para adaptarse a la expansión y contracción térmica minimizan las fugas. Se utilizan sellos especializados en las penetraciones de tuberías del techo y la fachada para evitar filtraciones de agua.
Características de fácil mantenimiento
Los componentes reemplazables de fácil acceso y las conexiones operables en campo reducen significativamente los costos de operación y mantenimiento. El diseño debe incorporar acceso de mantenimiento, orificios de elevación y sistemas de identificación de nodos para facilitar las inspecciones diarias y el mantenimiento a largo plazo. La integración de la gestión digital (como los modelos BIM y la predicción de la vida útil) puede permitir una transición del mantenimiento preventivo al mantenimiento predictivo.
Eficiencia energética en el diseño de edificios metálicos
Selección de aislamiento y valor R
La resistencia térmica del sistema de envolvente del edificio es un indicador clave de la conservación de la energía. La selección adecuada del tipo y grosor del panel sándwich, combinada con un diseño detallado de las juntas para eliminar los puentes térmicos, puede reducir eficazmente el consumo de energía de calefacción y refrigeración. En regiones frías, es preferible aumentar el valor R a simplemente aumentar la capacidad del equipo de calefacción, lo que resulta en costes generales del ciclo de vida más económicos.
Integración solar y claraboya
El uso de sistemas fotovoltaicos montados en el tejado (BIPV) puede transformar los tejados sin uso en unidades generadoras de energía. Los claraboyas y las tiras de claraboya, cuando se combinan, reducen las cargas de iluminación artificial diurna al tiempo que garantizan el rendimiento térmico. La colocación de PV debe tener en cuenta la capacidad de carga, la impermeabilización del tejado y el acceso para mantenimiento.
Consideraciones de diseño de eficiencia de HVAC
La estratificación del aire, la calefacción localizada y el control variable del volumen de aire en espacios grandes pueden ayudar a reducir el consumo de energía. La recuperación de calor de alta eficiencia, el procesamiento de aire fresco y el control zonificado pueden reducir los costes operativos al tiempo que garantizan la comodidad. El diseño colaborativo de los sistemas mecánicos y la envolvente del edificio es el camino hacia una eficiencia energética óptima.
Optimización de costes y rendimiento
Equilibrio entre la complejidad del diseño y el presupuesto.
Un estilo excesivo o las características añadidas pueden aumentar significativamente la dificultad de fabricación e instalación. El diseño debe adherirse al principio de "ingeniería moderada": al tiempo que garantiza la seguridad funcional y normativa, prioriza la construcción madura y estandarizada para evitar el impacto negativo de los detalles personalizados en los plazos y presupuestos de construcción.
Elección entre componentes estándar y personalizados:
Los componentes estandarizados facilitan la producción en masa y el control de calidad, lo que los hace adecuados para la mayoría de los proyectos industriales y de almacenamiento, mientras que la personalización ofrece un valor irremplazable en términos de funcionalidad o estética. Los factores de evaluación incluyen el tamaño del lote, el plazo de entrega, las restricciones de transporte y la complejidad de la instalación in situ.
Ventajas de la prefabricación y el diseño modular:
La prefabricación en fábrica garantiza la calidad de la soldadura, la consistencia del recubrimiento y acorta los ciclos de construcción in situ. El diseño modular hace que la instalación in situ sea tan eficiente como armar un rompecabezas. La prefabricación también facilita la gestión de riesgos y la garantía de progreso temprano, lo que facilita la entrega puntual del proyecto.
Estrategias clave para optimizar los costos de las construcciones metálicas.
- Utilice componentes estandarizados para reducir los costos de fabricación y transporte.
- Promover la modularización y la prefabricación en fábrica para lograr un montaje rápido y una mayor consistencia de calidad.
- Optimice la distancia entre ejes y columnas y reduzca el consumo de acero seleccionando formas estructurales.
- Realizar una evaluación costo-efectividad de la envolvente del edificio y de los materiales de aislamiento, teniendo en cuenta tanto el desempeño térmico como el costo inicial;
- Realizar ingeniería de valor durante la fase de diseño para reemplazar detalles de alto costo con soluciones equivalentes.
- Planificar reservas de mantenimiento y expansión para reducir la inversión secundaria en futuras renovaciones.
Estudio de caso: Diseño de edificios metálicos duraderos en acción

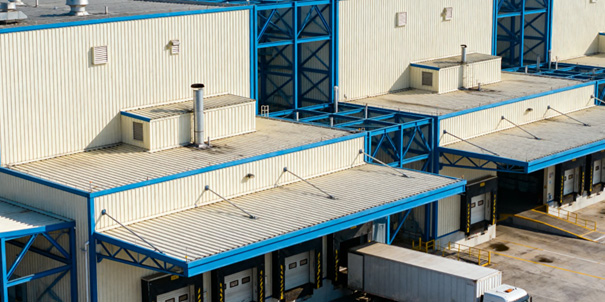

Ejemplo de almacén industrial:
Un moderno centro logístico utiliza una combinación de pórticos y cerchas de 40 metros de luz. La cubierta cuenta con paneles sándwich de lana de roca y está parcialmente equipada con paneles fotovoltaicos. Una retícula modular de columnas y uniones prefabricadas entre vigas y columnas acorta el plazo de instalación en obra en casi un 40 %, y el consumo de acero se reduce aproximadamente un 12 % en comparación con las estructuras tradicionales. Además, una combinación de galvanizado por inmersión en caliente y acabados de fluorocarbono en las juntas clave prolonga la vida útil de los componentes expuestos.
Local comercial:
Un proyecto de una cadena minorista utiliza una cubierta de aluminio, magnesio y manganeso y una fachada de muro cortina de vidrio, con unidades de alquiler variables. La estructura utiliza una estructura ligera de acero con cimentación de hormigón, lo que garantiza un amplio espacio de exposición a la vez que cumple con los requisitos de protección contra incendios y aislamiento térmico. Las bocas de acceso modulares y los puntos de suspensión prereservados acortan significativamente el plazo de renovación de la tienda.
Instalaciones de almacenamiento agrícola:
La ventilación, la resistencia a la humedad y el fácil mantenimiento son clave para los almacenes agrícolas y los silos de almacenamiento de grano. En un ejemplo, se utiliza un techo inclinado y ventiladores de cumbrera, combinados con un sistema de ventilación mecánica. Se utiliza una barrera de humedad de polímero y paneles sándwich en las paredes para evitar la acumulación de agua y moho en la cerveza, garantizando así la calidad de la cosecha almacenada.
Preguntas frecuentes sobre el diseño de edificios metálicos
¿Cuáles son los elementos de diseño más importantes para la durabilidad?
La protección contra la corrosión (tratamiento del material base y recubrimientos resistentes a la intemperie) y un diseño adecuado de drenaje/a prueba de humedad son factores principales; en segundo lugar, la accesibilidad de las juntas y las medidas de protección contra incendios. ¿
¿Cuánto puede durar un edificio metálico bien diseñado?
Con una protección adecuada contra la corrosión, un mantenimiento regular y un uso correcto, la vida útil de los principales componentes portantes de un edificio metálico puede superar los 50 años. Los componentes o recubrimientos locales requieren reparaciones regulares según un plan de mantenimiento para prolongar su vida útil. ¿
¿Se pueden personalizar fácilmente los edificios metálicos?
Sí, los sistemas metálicos son inherentemente altamente personalizables, pero la personalización aumenta los costos y los plazos de entrega. Se recomienda equilibrar la funcionalidad con el presupuesto y priorizar las soluciones de personalización modular.
¿Qué códigos deben cumplir los edificios metálicos?
Deben cumplir con los códigos de construcción y estructurales locales (como la serie de normas GB de China), los códigos sísmicos y las normas nacionales o industriales de protección contra incendios y corrosión relacionadas con el proyecto. Los proyectos internacionales también deben consultar códigos internacionales como AISC y Eurocódigo.
Conclusión
El diseño inteligente de edificios metálicos es un proyecto multidisciplinario y sistemático. La forma estructural y la selección de materiales determinan la capacidad de carga y la durabilidad de un edificio; la anticorrosión, la ignifugación y la impermeabilización determinan la base de su vida útil; el ahorro energético y la configuración funcional inciden directamente en los costes operativos y la experiencia del usuario; y la prefabricación y la estandarización son medios eficaces para controlar los costes y plazos de construcción. Al incorporar la consideración del ciclo de vida completo, la ingeniería de valor y la gestión de la información en la fase de diseño, se puede aumentar significativamente el valor a largo plazo de los edificios metálicos y reducir el coste total de propiedad sin sacrificar la seguridad ni la funcionalidad. Para propietarios y diseñadores, priorizar la sinergia entre la selección temprana de la tecnología, la verificación del rendimiento de los materiales y las estrategias de operación y mantenimiento es la única manera de lograr una alta resistencia, una larga vida útil y unos costes totales bajos.
