Si está interesado en cómo
las estructuras de acero dan forma al entorno construido, esta guía le proporcionará datos interesantes sobre los sistemas estructurales de acero.
Tipos comunes de estructuras de acero
Pórtico rígido

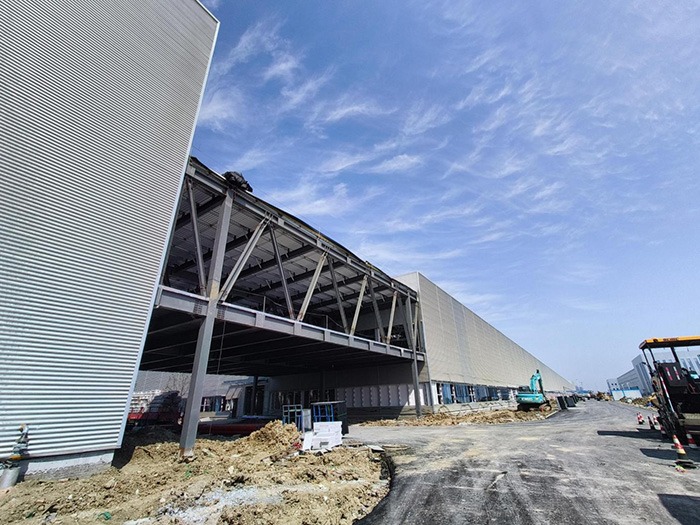

Un pórtico rígido es un sistema estructural compuesto por columnas y vigas de acero unidas mediante conexiones rígidas, y es un ejemplo típico de una estructura ligera de acero. La rigidez, o "conexión rígida", se refiere a la formación de una conexión fija e inamovible entre los componentes mediante soldadura o atornillado, de modo que los componentes de acero puedan compartir la presión externa. Su característica más destacada es que la trayectoria de la fuerza estructural es clara, la transmisión interna de la fuerza es directa y puede mantener la estabilidad general al someterse a diversas fuerzas externas. Esta característica ayuda a los técnicos a mejorar la eficiencia del diseño mediante la compilación estandarizada durante la etapa de diseño de los planos de construcción, lo que reduce considerablemente los errores de construcción.

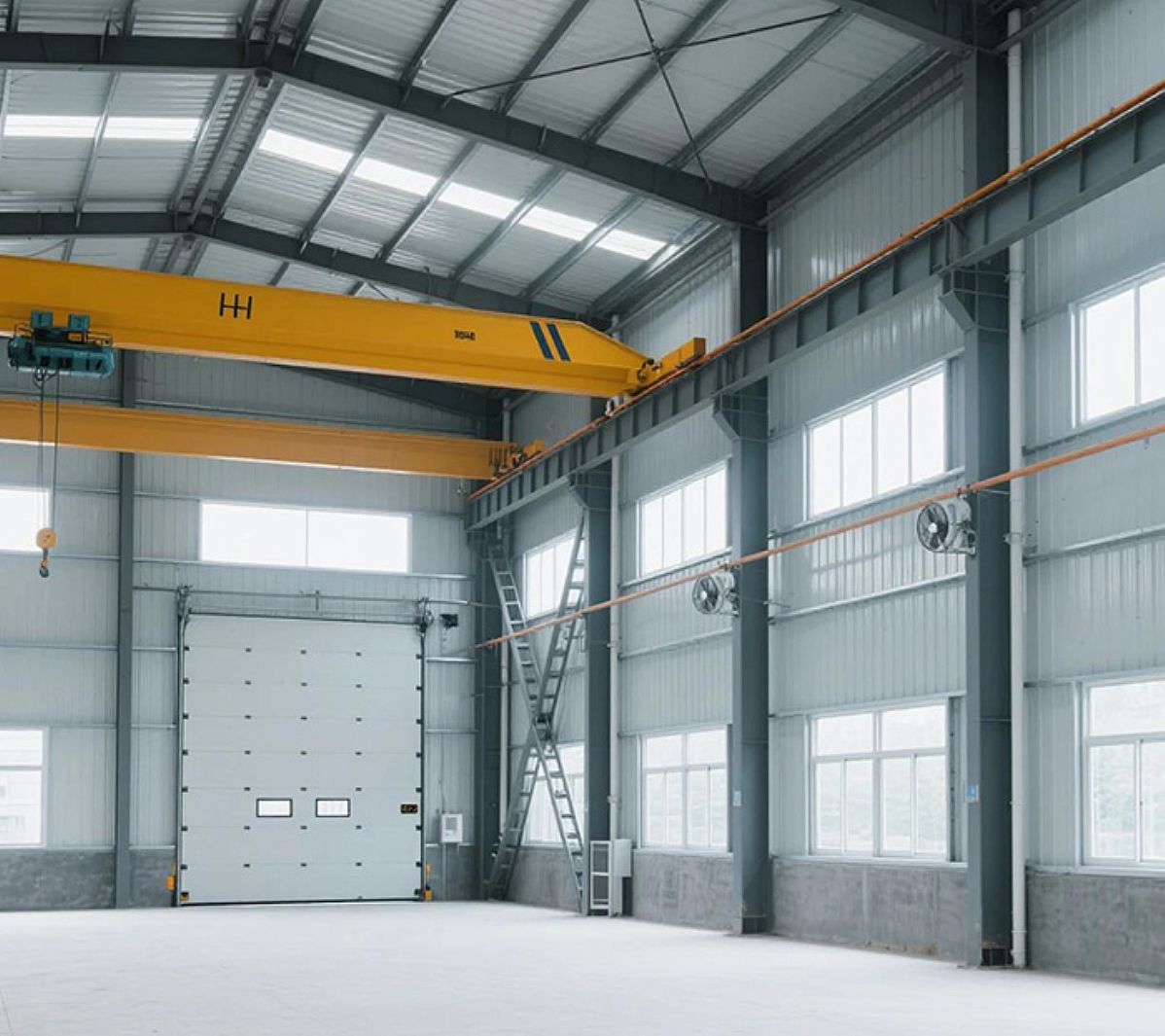

Esta forma estructural se utiliza actualmente ampliamente en plantas industriales de medianas luces, centros de almacenamiento, talleres logísticos y otros proyectos de construcción. Además, es ideal para un método de construcción modular que combina la prefabricación en fábrica con el montaje en obra. En la búsqueda de alta eficiencia y bajo consumo en las tendencias de construcción modernas, su practicidad y economía se están convirtiendo en la solución estructural preferida para cada vez más proyectos industriales.
La estructura de pórtico suele estar compuesta por múltiples componentes clave, como columnas verticales de pórtico, vigas superiores de acero, correas para el soporte del techo, tirantes diagonales y tirantes para la estabilización, un sistema de soporte que recorre toda la estructura y un pórtico que forma la estructura a dos aguas. Entre los diferentes componentes, los técnicos suelen utilizar un diseño de conexión de nodos estandarizado, lo que no solo reduce la complejidad, sino que también facilita la producción modular. Este sistema estructural se utiliza a menudo en plantas de industria ligera. Presenta características de integración evidentes y es especialmente adecuado para estructuras con cargas de techo bajas y altos requisitos de flexibilidad de espacio interior. Tomando como ejemplo luces de 15 a 40 metros, el pórtico en este rango no solo proporciona buena resistencia y estabilidad, sino que también mejora el aprovechamiento del material y garantiza costos de construcción económicos. Además, cuando se necesita mayor espacio dentro del edificio, el área de uso efectivo se puede ampliar añadiendo una estructura de entrepiso, logrando así una configuración tridimensional de diferentes áreas y mejorando la tasa de utilización del espacio del edificio.
La estructura de armazón espacial es una estructura tridimensional formada por un gran número de barras de acero dispuestas en un patrón geométrico específico y conectadas por nodos. Posee una gran capacidad portante y una estructura estable, siendo especialmente adecuada para edificios que requieren grandes luces y carecen de soportes intermedios. En la vida diaria, la aplicación más común de la estructura de armazón espacial son los toldos de gasolineras, que suelen utilizar nodos esféricos, que ofrecen ventajas como alta flexibilidad y gran plasticidad.
En comparación con el sistema tradicional de armazón de vigas y columnas, la estructura de armazón espacial presenta ventajas evidentes en cuanto a estabilidad estructural, resistencia al viento y gran cobertura. Se utiliza a menudo en edificios públicos como estadios, centros de exposiciones y
parques industriales , la mayoría de los cuales son espacios abiertos con estrictas normas de visibilidad sin barreras. Gracias a los componentes estandarizados y al ensamblaje modular, el plazo de construcción in situ de la estructura de armazón espacial se acorta considerablemente, casi un 60 % menos que el tiempo requerido con los métodos de construcción tradicionales. Además, gracias a la amplia aplicación del software de diseño BIM, se puede realizar una simulación precisa y detectar colisiones durante la fase de diseño para garantizar que la construcción se complete sin problemas y en estricta conformidad con el diseño.
Estructura de celosía espacial.
El sistema de celosía espacial se compone de unidades de estructura de acero triangulares como módulos básicos, ensamblados mediante varillas de acero escalonadas. Su característica principal es distribuir uniformemente la fuerza axial sobre las varillas de acero, reduciendo considerablemente el peso muerto de la estructura y mejorando la rigidez general. Este tipo de estructura es especialmente adecuada para edificios que requieren un sistema de cubierta de gran luz, común en salas de exposiciones, grandes plantas industriales y terminales de aeronaves. La estructura de
celosía también se conoce como "cercha de techo", ya que se utiliza a menudo para soportar cargas de techo. En los centros de exposiciones modernos, las cubiertas diseñadas con estructuras de celosía espacial no solo crean un espacio interior más amplio, sino que también ofrecen mayor flexibilidad para la distribución de la exposición, la iluminación y el sistema de ventilación. La estructura de celosía también se utiliza ampliamente en la construcción de puentes. Su alta resistencia y diseño ligero pueden reducir la carga sobre la estructura inferior, reduciendo así el coste de la cimentación. Al combinarse con una estructura de cables o un sistema tensor, también se puede lograr una apariencia arquitectónica más dinámica y artística.
Pasillo con estructura de acero.
Los corredores de estructura de acero se utilizan habitualmente como pasos aéreos entre varios edificios. Son ampliamente utilizados en complejos urbanos como hospitales, campus y parques de oficinas. En comparación con las formas estructurales tradicionales, los corredores de estructura de acero ofrecen mayor flexibilidad y adaptabilidad de ingeniería, y pueden personalizarse según la distancia entre edificios, los desniveles y los requisitos funcionales. Su forma estructural se basa principalmente en vigas de acero o sistemas de cerchas espaciales, que no solo son ligeros, de alta rigidez y de gran capacidad de carga, sino que también reducen eficazmente el impacto de la carga sobre los edificios conectados. Además, el método de ensamblaje prefabricado acorta considerablemente el plazo de construcción y reduce los daños ambientales causados por la construcción en húmedo, lo que resulta especialmente adecuado para su implementación en entornos de construcción complejos.
En cuanto a la combinación de funcionalidad y estética,
los corredores de estructura de acero también ofrecen un excelente rendimiento. En el caso de los hospitales, los corredores no solo facilitan la conexión rápida entre salas, ambulatorios y centros de urgencias, sino que también garantizan el aislamiento y el paso sin barreras en los procesos de traslado médico. En los parques industriales de la nueva era, los corredores promueven la colaboración entre departamentos. También se combinan a menudo con sistemas de paisajismo, iluminación y guía para crear símbolos estéticos espaciales fácilmente reconocibles. En edificios de gran altura, se pueden adoptar diversos métodos de construcción, como voladizos, cables y colgantes, para lograr un rendimiento estructural estable y un lenguaje arquitectónico minimalista, garantizando a la vez la seguridad vial y ampliando las posibilidades de conexión entre diferentes edificios.
Puentes con estructura de acero.
Los puentes utilizan el acero como principal componente portante. Gracias a sus ventajas de alta resistencia y ligereza, los puentes con estructura de acero se han convertido en la forma de construcción predominante en la ingeniería de puentes moderna. La ductilidad y la precisión de procesamiento del acero hacen que los puentes sean extremadamente flexibles en la etapa de diseño, permitiéndoles construirse de forma adecuada en diversos terrenos complejos, como cañones de montaña, ríos caudalosos o densas redes de transporte urbano. Entre los tipos más comunes se encuentran los puentes de vigas cajón, los puentes de arco, los puentes atirantados y los puentes colgantes, y el sistema estructural se puede seleccionar según la luz, el nivel de carga y las condiciones de construcción. Especialmente en escenarios con condiciones geológicas complejas y espacio limitado, muestra una excelente practicidad y adaptabilidad.
En la práctica, los puentes de estructura de acero se utilizan ampliamente en diversos escenarios, como sistemas de autopistas urbanas, intercambiadores de autopistas, pasos a nivel entre carreteras y ferrocarriles, canales que cruzan ríos y entre ríos, y puentes peatonales urbanos. Por ejemplo, los puentes de vigas cajón de acero en vías elevadas urbanas se pueden ensamblar rápidamente sin interrumpir el tráfico, lo que reduce la interferencia con el entorno circundante; en proyectos a gran escala que cruzan ríos, los puentes de arco de acero y los puentes de celosía de acero pueden proporcionar una mayor eficiencia estructural y seguridad en la construcción. En el ámbito del diseño paisajístico, los puentes peatonales de estructura de acero no solo ofrecen un paso cómodo, sino que también suelen integrar iluminación para convertirse en elementos visuales que conectan los espacios urbanos. Combinados con la aplicación de modernos sistemas de recubrimiento y materiales de acero corten, los puentes de acero pueden prolongar su durabilidad y reducir significativamente el tiempo de mantenimiento, ayudando a las ciudades a construir un sistema de infraestructura de transporte ecológico y sostenible.
Resistencia y durabilidad de las estructuras de acero
Fortaleza
- Construcción rápida: Los componentes de la estructura de acero son altamente prefabricados y se pueden instalar rápidamente en el sitio, acortando en gran medida el período de construcción.
- Flexibilidad de diseño: El acero tiene una alta resistencia y una gran envergadura, lo que lo hace adecuado para diversas formas de edificios y diseños de espacios.
- Sostenibilidad: El acero se puede reciclar, lo que reduce los residuos de la construcción y cumple con los requisitos de un desarrollo verde y con bajas emisiones de carbono.
- Robustez: Las estructuras de acero tienen excelentes propiedades de tracción y compresión y pueden soportar cargas extremas como viento y terremotos.
Durabilidad
- Conductividad térmica: El acero tiene una fuerte conductividad térmica y debe combinarse con una capa de aislamiento para controlar la pérdida de energía y los efectos del puente térmico.
- Rendimiento acústico: La estructura de acero en sí tiene un aislamiento acústico débil y necesita combinarse con materiales que absorban el sonido para mejorar su rendimiento acústico.
Características de rendimiento de las estructuras de acero
Composición química: el "código genético" del acero.
El rendimiento del acero es como una "receta" cuidadosamente preparada con diversos elementos químicos. El carbono es como el esqueleto del acero. Un contenido demasiado bajo provocará una resistencia insuficiente, mientras que un contenido demasiado alto afectará el rendimiento de la soldadura. Normalmente, el contenido de carbono del acero de construcción se controla en torno al 0,2 % para obtener el máximo rendimiento. El manganeso y el silicio son importantes "refuerzos" que pueden mejorar significativamente la tenacidad y la resistencia del acero, mientras que impurezas como el azufre y el fósforo son moléculas destructivas latentes y deben controlarse por debajo del 0,05 % para evitar el riesgo de fragilización. Lo que es aún más sorprendente es que, añadiendo trazas de elementos de aleación como el vanadio y el titanio, la estructura del grano del acero puede hacerse más densa, como si se aplicara una capa de armadura invisible, lo que mejora significativamente su resistencia y resistencia a la intemperie. La metalurgia moderna también ha descubierto que la adición de cobre puede formar una capa de óxido estable en la superficie del acero. Esta tecnología "anticorrosiva" ha creado el famoso acero corten.
Propiedades
mecánicas : la "prueba de aptitud física" del acero . El índice de resistencia del acero es similar a los datos de aptitud física de los atletas, lo que mejor ilustra su capacidad para soportar condiciones extremas. El límite elástico equivale al punto crítico en el que el acero comienza a ceder, mientras que la resistencia a la tracción es su última línea de defensa contra la fractura. Sin embargo, lo que determina la seguridad del acero suele ser el índice de alargamiento, que refleja el grado de deformación que el acero puede soportar antes de romperse, al igual que la capacidad de estiramiento de una banda elástica. Cuanto mayor sea el valor, menor será la probabilidad de que el acero se rompa repentinamente al enfrentarse a cargas repentinas como terremotos. En zonas frías, el acero también debe superar rigurosas pruebas de impacto a baja temperatura (-40 °C) para garantizar que no se rompa como el vidrio. Curiosamente, algunos aceros especiales ofrecen un mejor rendimiento en entornos de temperaturas extremadamente bajas. Por ejemplo, el acero utilizado en tanques de almacenamiento de gas natural licuado puede mantener una excelente tenacidad a temperaturas ultrabajas.
Tecnología de procesamiento: la transformación de las materias primas en productos terminados.
El proceso de procesamiento del acero moderno es como una metamorfosis precisa. El proceso de laminación es como un rodillo gigante que prensa la palanquilla de acero caliente en diversos perfiles estándar, desde acero común en forma de H hasta tubos de acero de precisión, que se pueden producir eficientemente. La tecnología de soldadura es la "técnica de costura" de las estructuras de acero, pero la temperatura debe controlarse estrictamente; de lo contrario, el área de soldadura puede convertirse en un punto débil. La tecnología de doblado en frío es particularmente adecuada para procesar componentes de paredes delgadas. Permite doblar placas de acero en formas complejas como el origami, pero se debe prestar especial atención para evitar la concentración de tensiones. Con el avance de la tecnología, la combinación del mecanizado CNC y la tecnología BIM ha llevado la fabricación de estructuras de acero a la era inteligente. No solo se puede alcanzar una precisión milimétrica en el mecanizado, sino que también se pueden detectar problemas de instalación con antelación mediante simulación tridimensional. Lo más sorprendente es la Torre de Shanghái, un edificio de gran altura. Su forma retorcida requiere que el ángulo de procesamiento de cada placa de acero sea preciso. Un error ligeramente mayor provocará un fallo en todo el sistema de instalación.
Preguntas frecuentes
- ¿Cuánto dura la vida útil de las estructuras de acero?
La vida útil de las estructuras de acero suele superar los 50 años. Con un mantenimiento regular y un tratamiento anticorrosivo adecuados, puede superar los 100 años, satisfaciendo así las necesidades de uso a largo plazo.
- ¿Son seguros los edificios de acero durante los terremotos?
La estructura de acero posee buena ductilidad y resistencia sísmica. Su integridad estructural es sólida y puede absorber eficazmente la energía sísmica. Incluso en caso de un terremoto de gran magnitud, la estructura en su conjunto permanece protegida contra daños. Es muy segura y fiable.
- ¿Son los edificios de acero buenos para el medio ambiente?
Por supuesto, el acero es uno de los pocos materiales de construcción reciclables. Al mismo tiempo, la construcción de estructuras de acero genera poco ruido y menos polvo, lo que no solo reduce el desperdicio de recursos, sino también las emisiones de carbono, en consonancia con el concepto de construcción sostenible.
- ¿Es posible ampliar o ampliar posteriormente un edificio de acero?
Esta es una de las ventajas más importantes de las estructuras de acero. Su montaje es flexible y su estructura modular facilita su posterior ampliación. Además, el periodo de construcción secundaria es corto y el impacto en la estructura original es mínimo.
- ¿Es la estructura de acero una buena opción para construir una casa?
Sí. Los edificios con estructura de acero ofrecen tres ventajas: alta resistencia, corto plazo de construcción y estructura ligera. Se adaptan a diversos terrenos y climas y son una solución ideal para la construcción de viviendas modernas.
- ¿Cómo evitar que el acero se oxide y se corroa?
Puede prevenir la oxidación rociando pintura anticorrosiva, galvanizando por inmersión en caliente o recubriendo el revestimiento, al tiempo que combina un mantenimiento regular y un diseño de drenaje para extender eficazmente la vida útil.
