Hoy en día, sin importar el almacén logístico, el taller electrónico de alta precisión, el taller de mecanizado pesado o el edificio de oficinas de gran altura, la construcción modular puede brindar a los clientes una solución perfecta, hoy usaremos la planta de estructura de acero prefabricada en la construcción modular como ejemplo, simular una vez más desde el diseño hasta el programa para profundizar la construcción y la entrega final de los asuntos a los que se debe prestar atención.
Diseño Inicial: ¿Entendiendo qué es una Planta de Acero Prefabricada?
Al comenzar el diseño, el primer factor que debemos considerar es: ¿qué tipo de diseño modular necesitamos para satisfacer las necesidades reales? En la selección de estructuras prefabricadas, en primer lugar, debemos considerar la información básica de la planta de acuerdo con la situación real: planta de un solo piso, planta de dos pisos, planta de varios pisos, estructura de un solo tramo, estructura de dos tramos, estructura de varios tramos, etcétera.
1. Taller de estructuras de acero prefabricadas de una sola planta
El edificio de fábrica o almacén de estructura de acero de un solo piso es la forma estructural más común, es ampliamente utilizado y adaptable, desde pequeñas fábricas de juguetes o almacenes de apilamiento hasta decenas de millones de metros cuadrados de bases de procesamiento industrial, puede ver la figura del edificio de fábrica de un solo piso, este tipo de fábrica es rápida en construcción, con una alta tasa de utilización del espacio, y se puede ajustar continuamente de acuerdo con el desarrollo posterior de la empresa, y tiene una fuerte adaptabilidad al entorno climático, y al mismo tiempo, el edificio de acero prefabricado de un solo piso se desarrolló anteriormente, bajo la tecnología de diseño madura actual, así como la tecnología de construcción, el costo se puede controlar de manera efectiva y también es una de las estructuras de acero más utilizadas en la actualidad.
2. Taller de estructuras de acero prefabricadas de varios pisos
En comparación con las estructuras de un solo piso, los edificios de acero de varios pisos son más comunes en ciudades con recursos de tierra limitados o industrias de alto valor agregado. Los edificios de acero de varios pisos a veces se combinan con edificios de oficinas de gran altura para satisfacer las diferentes necesidades de oficinas y fabricación. más común en muchas fábricas de gran escala o parques industriales, e incluso en la construcción de centros comerciales.
3. Consideraciones sobre el alcance (planta de un solo tramo, de dos tramos o de varios tramos)
Taller de un solo tramo
Dependiendo de los escenarios de uso de diferentes industrias, el tramo máximo también debe considerarse como uno de los factores de diseño en el diseño. Planta de un solo tramo significa que en el diseño del ancho de la planta, solo hay dos puntos de apoyo en los dos lados, formando una estructura espacial de un solo tramo. En muchos escenarios de producción, existen requisitos específicos para la envergadura, como el gran volumen de maquinaria y equipo que se introducirá en la fábrica, o en la industria aeroespacial, el hangar de mantenimiento o el taller de ensamblaje final de la aeronave, debido a la necesidad de tener en cuenta la longitud del ala del avión, también habrá requisitos estrictos para la envergadura del hangar de mantenimiento (generalmente de más de 60 metros, y la estructura de celosía fabricada por XTD Steel Structure tiene una envergadura máxima de 140 metros) para adaptarse a la demanda real. Para satisfacer la demanda real.
Talleres de dos o más tramos
Adecuado para tramos pequeños, procesos de producción similares o la necesidad de un ensamblaje de proceso continuo de la combinación de talleres, un diseño razonable del taller de varios tramos puede incluso ayudar al diseño de la fábrica del proceso de producción. En muchos edificios fabriles de gran tamaño también se pueden realizar talleres de varios tramos en diferentes alturas para adaptarse a diferentes procesos de producción. Al diseñar talleres de varios tramos, es necesario tener en cuenta más detalles, como mayores aberturas de iluminación o ventilación, mayores requisitos de protección contra incendios, etc. Así como los requisitos de longitud aún deben basarse en las necesidades de producción reales para decidir.
4. Altura del piso
En la fase de diseño, la altura del piso de la planta también es una de las consideraciones clave. Si es necesario instalar equipos grandes o plataformas de equipos, es necesario reservar espacio para la instalación y el mantenimiento y, por lo general, la altura del piso de la fábrica debe ser superior a 6 metros. En fábricas estándar de varios pisos, la altura del piso debe ser superior a 4,5 metros y se necesitan diferentes consideraciones para diferentes industrias, como la necesidad de ventilación adicional, limpieza o requisitos de temperatura y humedad. Por lo tanto, puede ser necesario reservar más espacio para la instalación y el uso diario de los equipos. Los requisitos generales para la altura de los pisos también pueden variar en diferentes clasificaciones industriales. Por ejemplo, en la fabricación de automóviles o en la industria pesada, la altura del piso suele ser de 8 a 12 metros. El taller especial para puentes de acero que actualmente está planificando XTD Steel Structure está diseñado con una altura de piso única de hasta 20 metros o más, ya que considera la producción de puentes de acero de mayor volumen. 3,5 a 5 metros.
5.Parámetros de referencia del diseño de la planta
Aquí, enumeramos los parámetros de diseño habituales como referencia, pero debe tenerse en cuenta que en diferentes industrias, habrá una gran brecha entre los requisitos de diseño, y también es necesario comunicarse con diseñadores profesionales de estructuras de acero para cumplir con las leyes y regulaciones locales según las condiciones del diseño para satisfacer las necesidades de la fabricación real del diseño.
- Luz: La luz estándar varía entre 6 metros y 24 metros, y las plantas grandes en algunas industrias pueden lograr luces de hasta 60-90 metros. El tipo de estructura necesaria para el tramo varía de una industria a otra. Por ejemplo, los tramos grandes suelen construirse utilizando estructuras de rejilla o de celosía, mientras que los tramos estándar tienden más a utilizar la estructura de marco rígido de portal, más económica.
- Espaciado: El espaciado entre columnas generalmente se establece entre 6 y 9 metros, lo que afecta directamente la complejidad de los cimientos y los elementos del techo. El espaciamiento de la cuadrícula afecta el número total de soportes y determina el tamaño y el costo de las correas y vigas principales.
- Medio ambiente: A menudo se integran tragaluces, paneles translúcidos y ventiladores montados en la cumbrera para reducir el consumo de energía y mejorar la calidad ambiental interior.
- Altura: Las alturas de los talleres suelen estar entre los 6 y los 12 metros, pudiendo llegar a superar los 15 metros en casos especiales, cuyo detalle se puede consultar en la siguiente tabla:
| industria |
alto |
| Fabricación de alguna maquinaria pesada (con equipo pesado) |
≥15 metros |
| Impresión y embalaje |
≥12 m |
| Equipos mecánicos |
≥10 metros |
| Electrónica y muebles |
≥8 metros |
| Fabricación general |
≥6 m |
En la actualidad, los edificios con estructura de acero se han promovido masivamente debido a sus importantes ventajas, pero en los países desarrollados, la proporción de plantas de construcción con estructura de acero modular todavía está significativamente por delante de las demás. Además de la asombrosa ventaja de costo, para los usuarios, la expansión y transformación posteriores pueden ser rápidas y convenientes, así como acortar significativamente el período de construcción, son componentes prefabricados como la ley para rechazar las ventajas y, al mismo tiempo, la producción prefabricada madura Al mismo tiempo, el proceso de producción prefabricada maduro y la tecnología de instalación, que reduce el costo y garantiza la calidad de los productos, hacen que el taller de estructura de acero, el almacén de estructura de acero, el edificio público de estructura de acero y otros productos se conviertan en la mejor opción para satisfacer la demanda.

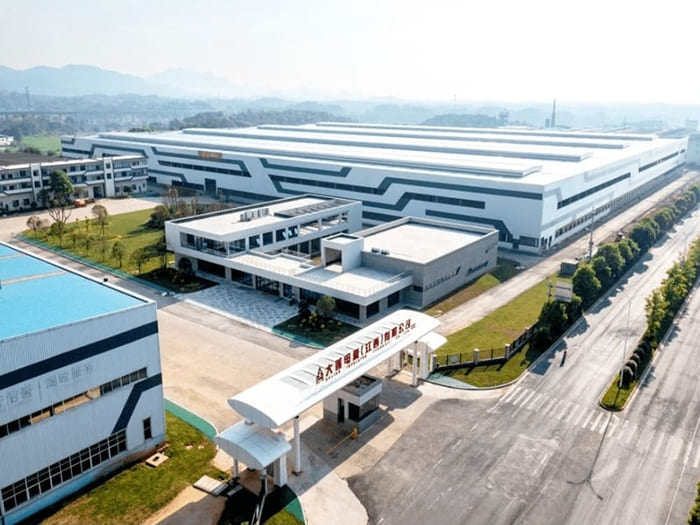

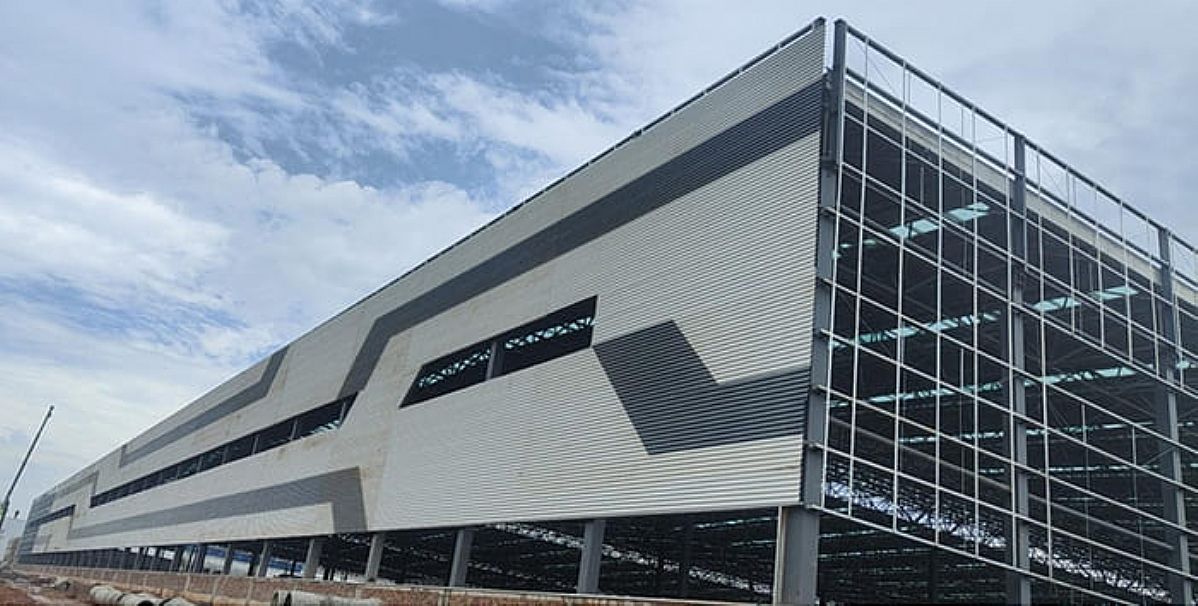

Parque industrial de fabricación de porcelana eléctrica de Dalian (Jiangxi) realizado por XTD Steel Structure, el taller de procesamiento de estructura de acero se fabrica para la estructura de rejilla de volumen supergrande, el taller cubre un área de casi 160.000 metros cuadrados y el área total de construcción alcanza los 166.000 metros cuadrados. El diseño cumple con los requisitos estructurales de gran envergadura y la tecnología de producción es líder en China.
