La estructura de celosía espacial de acero ha evolucionado de ser una estructura auxiliar a una solución fundamental para la construcción industrial moderna gracias a sus características únicas de gran luz, ligereza, robustez y rapidez de construcción. Este artículo analiza sistemáticamente las aplicaciones innovadoras y los avances tecnológicos de esta estructura en diversos escenarios industriales, basándose en la práctica de la ingeniería.
Almacenes y centros logísticos: la piedra angular de operaciones a gran escala y eficientes
Con el rápido desarrollo de la industria del comercio electrónico y la innovación en la tecnología de fabricación inteligente, la forma espacial de los sistemas de almacenamiento modernos está experimentando cambios significativos, evolucionando de un modelo de extensión plana a una dirección vertical intensiva. Los edificios tradicionales de hormigón armado se ven limitados por una luz efectiva inferior a 20 metros y deben instalar columnas de soporte densas, lo que no solo comprime el canal de operación de los equipos logísticos, sino que también limita considerablemente el grado tridimensional del almacenamiento de mercancías. Por el contrario, el sistema de cerchas espaciales de acero, construido con un modelo de mecánica de rejilla tridimensional, puede soportar una luz operativa continua máxima de 60 metros mediante una estructura estable formada por una combinación de unidades triangulares. Esta innovadora estructura elimina los obstáculos de la rejilla de columnas dentro del almacén y se adapta perfectamente a los estrictos requisitos del sistema de gestión inteligente de almacenes para la distribución de equipos.
Desde la perspectiva de la tecnología de construcción, el sistema de estructura de acero presenta tres ventajas fundamentales: en primer lugar, en términos de rendimiento del material, el acero de grado Q355 puede reducir el consumo de material entre un 60 % y un 80 % en comparación con el hormigón bajo las mismas condiciones de carga, con su límite elástico de 355 MPa; En segundo lugar, durante la construcción, los componentes modulares prefabricados se ensamblan rápidamente mediante procesos de atornillado y soldadura, y la proporción de instalación in situ supera el 80%, lo que acorta el plazo total de construcción a casi la mitad. Finalmente, en cuanto a la resistencia sísmica, según los datos medidos del "Código de Diseño Sísmico de Edificios", el mecanismo de disipación de energía de la estructura puede controlar el desplazamiento entre capas entre un tercio y la mitad del de los edificios tradicionales.

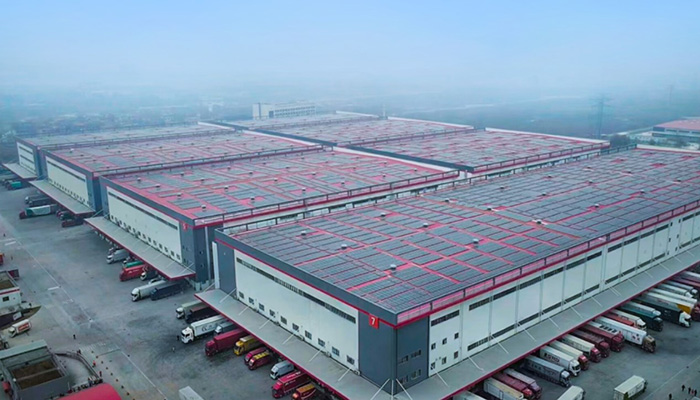

Tomemos como ejemplo el almacén inteligente JD, puesto en funcionamiento en la región noroeste. Este gran complejo de almacenamiento, con una superficie construida de 200.000 metros cuadrados, utiliza ingeniosamente cerchas espaciales con secciones transversales triangulares invertidas y un diseño especial con una separación de 8 metros. Gracias a las bases de soporte ajustables preintegradas, el sistema de construcción puede absorber eficazmente deformaciones horizontales de ±20 mm y mantener un funcionamiento estable incluso con diferencias de temperatura extremas de entre -20 y 40 grados. Después de la finalización del proyecto, las estadísticas mostraron que la relación del volumen del almacén aumentó tres veces, la eficiencia operativa de los vehículos logísticos inteligentes aumentó en más del 50% y los costos operativos anuales se redujeron efectivamente.
Aeropuertos y terminales de transporte: una doble prueba de resistencia al viento y durabilidad
Los edificios de transporte integrados modernos plantean desafíos especiales a los sistemas estructurales debido a sus singulares características espaciales y estrictos requisitos de resistencia. Los grandes centros de transporte, como terminales y estaciones de trenes de alta velocidad, suelen presentar características como grandes luces y complejas estructuras de cubierta, y deben soportar múltiples pruebas en condiciones climáticas extremas. En algunas zonas del país, afectadas por factores ambientales, los edificios locales deben protegerse de tifones costeros de 12 grados, fuertes nevadas durante medio siglo en el noreste y zonas sísmicas de alta intensidad.
En este contexto, el sistema de cerchas espaciales de acero presenta importantes ventajas técnicas: su ligereza y alta resistencia permiten reducir la carga de cimentación en más de un 30 % en comparación con las estructuras tradicionales, a la vez que forman una red de soporte multidimensional natural en la disposición de las varillas. Al enfrentarse a cargas repentinas, el sistema logra una dispersión mecánica mediante el mecanismo de transferencia inteligente estructural, lo que mejora considerablemente la estabilidad general del edificio. En la práctica de construcción específica, el equipo de ingeniería superó los dos problemas principales: la perturbación del entorno eólico y la fatiga por carga dinámica: combinando simulación aerodinámica para optimizar la forma lineal de los componentes, reduciendo con éxito el efecto máximo de la vibración del viento por debajo del umbral de 0,15 g; y utilizando de forma innovadora la tecnología de soldadura de penetración total combinada con la tecnología de detección ultrasónica por matriz en fase para construir nodos de alta calidad con una resistencia de soldadura que supera en un 15 % el estándar actual de aceptación de estructuras de acero, solucionando eficazmente el problema de los daños por vibración de alta frecuencia causados por el despegue y aterrizaje de aeronaves.
Tomando como ejemplo la terminal del Aeropuerto Internacional de Pekín-Daxing, la gigantesca cúpula de 780 000 metros cuadrados se basa en un preciso sistema de cerchas tridimensionales para lograr la transformación mecánica de un espacio libre con una luz de 180 metros. Mediante el uso coordinado de acero de alta resistencia y baja temperatura y tecnología de modelado digital, el equipo de ingeniería no solo aumentó la reserva de seguridad de tensión en condiciones de tifón a 1,67 veces el factor de seguridad, sino que también implantó creativamente un dispositivo de modulación de frecuencia adaptativa en el sistema de armadura, controlando con éxito la respuesta sensible al viento del edificio por debajo de la línea estándar de confort internacional y logrando un modelo técnico en el campo de la arquitectura de transporte moderna.
Recintos deportivos y lugares de eventos: grandes espacios y portadores de multifuncionalidad
Los estadios deportivos modernos deben cumplir con los requisitos de un recinto para eventos internacionales (como la Copa Mundial y los Juegos Olímpicos) (como un campo de fútbol con una distancia al suelo de ≥20 metros y una cancha de baloncesto con una distancia al suelo de ≥15 metros), considerando además usos multifuncionales como conciertos y exposiciones. Las estructuras tradicionales de hormigón dificultan la instalación de equipos de gran tamaño (como bastidores de iluminación de escenarios y soportes para pantallas LED) debido a la densidad de sus mallas de columnas (con una separación de ≤15 metros); las cerchas de acero ofrecen amplios espacios libres de columnas (con luces de hasta 80 metros) y una capacidad de transformación flexible (que permite ajustar las particiones añadiendo o retirando cerchas secundarias), lo que las convierte en la forma estructural preferida para estos recintos. Las cerchas de acero utilizadas en estadios deportivos deben priorizar el rendimiento dinámico y la durabilidad.
- Rendimiento dinámico: Durante el evento, el movimiento de personas y el funcionamiento del equipo generarán vibraciones de baja frecuencia (frecuencia de 0,5 a 5 Hz), y la tasa de atenuación de vibraciones debe aumentarse a más del 90 % mediante amortiguadores de vibraciones dinámicos o aumentando la rigidez de la armadura (como usar una sección de caja);
- Durabilidad: Las cerchas en entornos al aire libre deben resistir la corrosión por iones de cloruro (zonas costeras) y la erosión por lluvia ácida (ciudades industriales). Suelen tratarse con galvanizado por inmersión en caliente (espesor de la capa de zinc ≥ 85 μm) o pulverización de fluorocarbono (espesor de la película ≥ 40 μm), con una vida útil de diseño de ≥ 50 años (Norma de Diseño de Estructuras de Acero GB50017-2017).

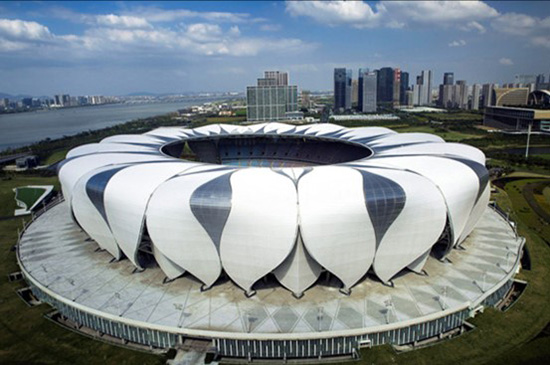

El estadio principal del Centro Deportivo Olímpico de Hangzhou ("Gran Loto") tiene una superficie total de construcción de 256.000 metros cuadrados y su techo adopta un sistema de estructura de acero con membrana y cercha. La cercha principal tiene una luz de 288 metros (la cercha de acero de mayor luz de China) y una altura de 42 metros. Consta de 24 cerchas radiales y anulares, y el acero es Q345GJ (acero para estructuras de edificios, con buen rendimiento de soldadura y resistencia sísmica). El diseño innovador adopta la sección de "cercha hueca" (el alma es un tubo circular hueco), que reduce el peso muerto en un 15% y garantiza su resistencia. La superficie de la cercha está galvanizada por inmersión en caliente y posteriormente rociada con pintura de fluorocarbono para garantizar la ausencia de óxido visible durante 20 años en el clima lluvioso de Jiangnan. Tras su puesta en funcionamiento, el recinto podrá albergar partidos de fútbol internacionales y ampliarse hasta 80.000 personas mediante la construcción de gradas temporales.
Edificios industriales y fábricas: un modelo de compatibilidad de procesos y cargas

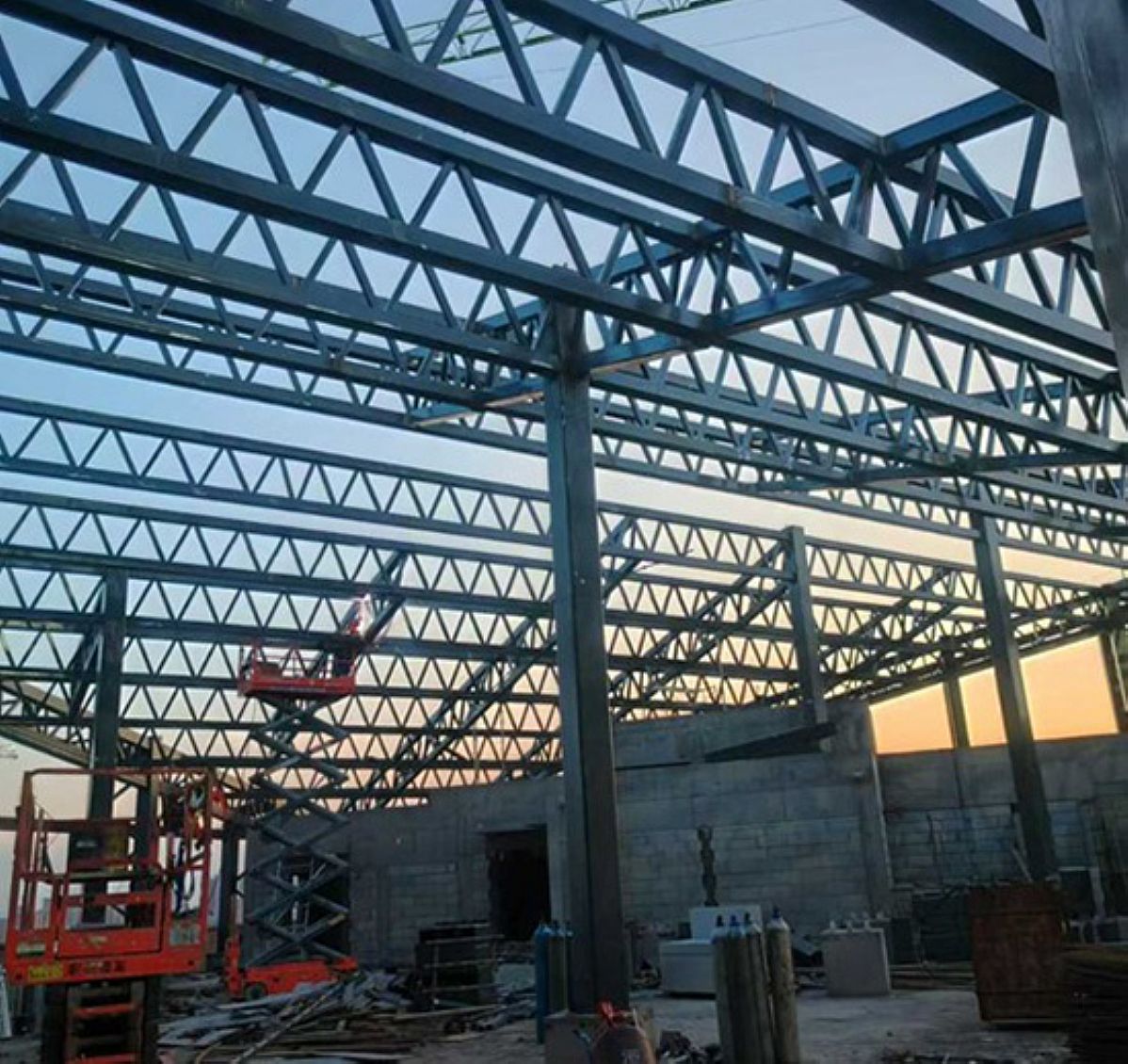

Las plantas industriales pesadas, como las acerías y las plantas de fabricación de automóviles, necesitan transportar equipos pesados (como laminadores y grúas de fundición, cada una con un peso de hasta 500 toneladas), entornos de alta temperatura (como temperaturas en talleres de laminación en caliente ≥ 80 °C) y cargas de vibración frecuentes (como las máquinas de estampación). Las cerchas espaciales de acero se adaptan con flexibilidad a los requisitos de instalación de equipos a diferentes alturas mediante una disposición en capas de cerchas primarias y secundarias. Su estructura de rejilla abierta facilita el paso de tuberías (como bandejas de cables y conductos de ventilación) y reduce la interferencia de las columnas en el flujo del proceso.
Los principales parámetros de diseño de las cerchas de acero para plantas industriales incluyen:
- Capacidad portante: La cercha principal debe soportar la carga del equipo (carga concentrada ≥ 100 kN), la carga del techo (carga de nieve 1,5 kN/m²) y la carga de la grúa (grúa intermedia, presión de las ruedas ≥ 200 kN). La altura de la cercha, H, suele ser de 1/10 a 1/12 del vano (p. ej., vano de 36 metros, altura de la cercha de 3 a 3,6 metros).
- Rigidez del nodo: la vibración del equipo se transmitirá a la armadura a través del soporte, por lo que se requieren nodos rígidos (como una conexión de placa cruzada soldada) para garantizar que la deformación general de la armadura sea ≤L/250 (L es el tramo);
- Tratamiento anticorrosión: La concentración de niebla ácida y niebla alcalina en el taller es alta, y los componentes de la armadura necesitan usar imprimación epoxi rica en zinc (espesor de película de 80 μm) + capa superior de poliuretano (espesor de película de 50 μm), y la vida útil anticorrosión diseñada es ≥15 años.
Tomando como ejemplo el taller de colada continua de Baosteel Zhanjiang Steel Base, su planta principal tiene 480 metros de largo y 120 metros de ancho, y adopta una estructura de cercha espacial de acero + piso de concreto. La cercha principal tiene una luz de 60 metros y una altura de 5 metros. Está soldada a partir de varillas de sección cuadrada (sección 600×400×16×20 mm), y los nodos están conectados mediante pernos M30 de alta resistencia + combinación de soldadura. En el diseño, se colocan almohadillas de aislamiento de caucho (ratio de amortiguamiento 0.15) en el soporte de la cercha para reducir la tasa de transmisión de vibraciones a menos del 30% en respuesta a la vibración de la máquina de colada continua (frecuencia 10-50 Hz); al mismo tiempo, se reserva un margen de ajuste de 100 mm para la cuerda inferior de la cercha para cumplir con los requisitos de ajuste de elevación de futuros equipos nuevos. Después de la puesta en servicio, el área de uso efectivo del taller aumentó en un 25%, el ciclo de instalación del equipo se acortó en un 40% y el costo de mantenimiento anual se redujo considerablemente.
Salas de exposiciones y edificios comerciales: la integración del espacio flexible y la estética arquitectónica
Los edificios públicos, como salas de exposiciones y centros comerciales, deben cumplir con los requisitos de flexibilidad de exhibición, transparencia y un impacto visual impactante. Las estructuras tradicionales de hormigón dificultan la exhibición de grandes piezas (como esculturas y dispositivos mecánicos) debido a la densidad de columnas y la limitada altura del piso (generalmente ≤6 metros). Las cerchas de acero pueden crear apariencias arquitectónicas icónicas mediante diseños de superficies curvas y plegadas, a la vez que permiten una rápida reorganización espacial (como la transición del modo exposición al modo concierto) mediante sistemas de cerchas secundarias desmontables (como rejillas de aleación de aluminio).
En las estructuras de cerchas de acero para edificios comerciales, se debe considerar tanto la racionalidad mecánica como la expresión arquitectónica.
- Nivel mecánico: adoptar estructuras híbridas como "truss de cuerdas" y "truss de cables", y utilizar cables (como cables de acero paralelos, con una resistencia a la tracción ≥1670MPa) para pretensar para compensar parte del momento de flexión, reduciendo así la cantidad de acero utilizado en el truss (ahorro del 20% -30% en comparación con los trusses de flexión pura);
- Nivel estético: se generan superficies curvas complejas a través del diseño paramétrico y se fabrican moldes de nodos utilizando tecnología de impresión 3D (precisión ±0,5 mm) para lograr el efecto de "la estructura es decoración".

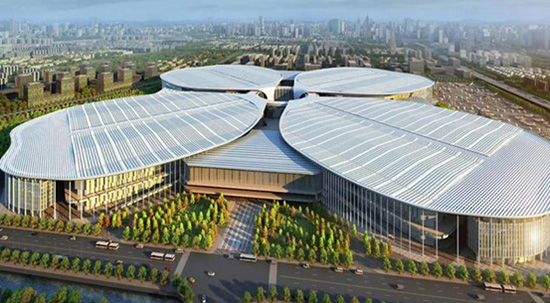

El Centro Nacional de Exposiciones y Convenciones de Shanghái (sede principal de la Exposición Internacional de Importaciones de China) es el edificio de exposiciones más grande del mundo (1,5 millones de metros cuadrados). Su forma de "trébol de cuatro hojas" se compone de ocho enormes unidades de cerchas de acero, cada una con una luz de 110 metros y una altura de 42 metros. La cercha principal adopta una sección combinada de "triángulo invertido + soporte horizontal", el acero es Q345B y los nodos son de acero fundido (ZG310-570) para mejorar su rigidez. La cubierta está cubierta con una membrana de PVDF (transmitancia del 15%) y la iluminación nocturna se consigue mediante tiras de luz LED en el interior de la cercha. El diseño optimiza específicamente la curvatura de la cercha (5 metros de altura), lo que no solo cumple con los requisitos de resistencia al viento (desplazamiento máximo ≤30 mm bajo un tifón de nivel 12), sino que también crea una distintiva apariencia fluida. Después de la puesta en servicio, el lugar puede albergar 4.000 stands estándar al mismo tiempo, y el sistema de armadura secundaria modular puede completar el ajuste del diseño de la exposición en poco tiempo.
Conclusión
Las estructuras de celosía espacial de acero se han convertido en la solución preferida para la construcción de infraestructura en el sector industrial gracias a sus ventajas clave: gran envergadura, ligereza, fácil montaje y personalización. Desde terminales aeroportuarias hasta logística de almacenes, desde estadios deportivos hasta plantas industriales, la expansión de sus escenarios de aplicación se debe esencialmente a la profunda integración de la demanda industrial, la tecnología de materiales y la mecánica estructural. Con el continuo desarrollo de tecnologías emergentes como BIM y líneas de producción totalmente automatizadas, las estructuras de celosía espacial de acero seguirán evolucionando hacia la inteligencia artificial (como los sistemas de monitorización adaptativa) y la sostenibilidad (aplicación de acero reciclado) en el futuro, proporcionando un soporte fundamental para los avances tecnológicos en el sector industrial.
