1. ¿Qué escenarios son adecuados para puentes y corredores Puente Peatonal Elevado con estructura de acero?
1. Centro de transporte urbano (entrada de metro, conexión con estación de tren de alta velocidad)
- Ventajas estructurales: Utiliza cerchas de acero de sección en caja con un solo tramo de hasta 30 metros, logrando un espacio de paso sin columnas, evitando que las columnas bloqueen la línea de visión y mejorando la eficiencia del control de multitudes.
- Eficiencia de construcción: La tasa de componentes modulares prefabricados en fábrica alcanza el 90%, y el plazo de montaje en obra es un 50% menor que el del hormigón tradicional. La estructura principal del paso elevado de 200 metros se puede completar en tan solo 45 días, lo que reduce el impacto en el tráfico urbano.
- Diseño funcional: Equipado con pedales de acero antideslizantes y resistentes al desgaste (carga ≥5 kN/㎡), un sistema de iluminación inteligente y rampas sin barreras para satisfacer las necesidades de paso de los pasajeros que llevan equipaje.

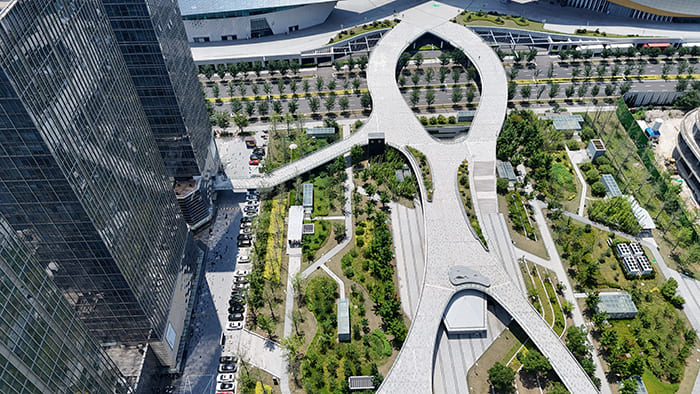

- Aspectos destacados del diseño: Se pueden diseñar puentes aéreos aerodinámicos, con formas curvas y en zigzag, combinados con muros cortina de vidrio o superficies de placas de aluminio perforadas, como la forma de "collar de cristal" del Corredor del Anillo Lujiazui de Shanghai, que se ha convertido en un hito de la ciudad.
- Referencia de costos: El costo unitario es de aproximadamente $600-800 USD/㎡, y el costo integral es un 20% menor que la solución concreta.
2. Corredor del complejo comercial (centro comercial, edificio de oficinas, conexión aérea)
- Integración espacial: El corredor de estructura de acero, diseñado con tecnología BIM, permite la conexión vertical de los espacios comerciales superiores e inferiores. El plazo de construcción principal del corredor, de 6 plantas, es de tan solo 30 días e integra parasoles, pantallas publicitarias y sistemas de aire acondicionado.
- Expansión flexible: Las interfaces modulares permiten una expansión posterior. Por ejemplo, el corredor Shenzhen MixC utiliza la tecnología de "desmantelamiento y construcción" para completar la conexión de nuevos corredores transversales durante el horario comercial sin afectar las operaciones comerciales.
- Rendimiento de carga: Adoptando las especificaciones de diseño GB, EN y AISC y utilizando acero de alta resistencia Q355B S355JR A572 SM490A, la carga del piso alcanza los 3,5 kN/m², lo que puede satisfacer las necesidades de multitudes densas y actividades promocionales temporales.
- Diseño estético: Los componentes de acero con formas especiales se cortan a través de CNC para lograr formas curvas y espirales, como el techo ondulado del corredor "Sky Link" en Chengdu Taikoo Li, que se combina con membranas suaves que transmiten luz para crear un espacio transparente.
- Referencia de costo: el costo unitario es de $ 700-900 USD/㎡, adecuado para distritos comerciales de alta gama.
3. Área escénica/corredor paisajístico del parque (sendero ecológico, puente mirador)
- Ecológico: La estructura de acero es liviana (solo 1/3 de concreto), lo que reduce el daño al terreno; utiliza tecnología anticorrosiva de galvanización por inmersión en caliente, con un período libre de mantenimiento de 20 años, reduciendo la interferencia con el medio ambiente natural.
- Diversas formas: se pueden diseñar estructuras especiales como puentes colgantes y atirantados. Por ejemplo, el Puente Panorámico de Cristal de Zhangjiajie utiliza una estructura de acero y paneles de cristal para lograr una vista que parece flotar en el aire.
- Garantía de seguridad: Nivel de resistencia al viento 10, nivel de resistencia a terremotos 7, equipado con barandillas anticolisión y pasajes de evacuación de emergencia, y certificado según las especificaciones de diseño GB, EN y AISC para el diseño de estructuras de acero.
- Características de protección del medio ambiente: el acero es 100% reciclable, los residuos de construcción se reducen en un 85% y las emisiones de carbono son un 60% menores que las del hormigón, lo que está en línea con el concepto de construcción ecológica del área escénica.
- Referencia de costo: costo unitario $550-750 USD/㎡, adecuado para reservas naturales y atracciones turísticas.
2. ¿Por qué las ciudades globales prefieren puentes y corredores con estructura de acero?
1. Construcción rápida para reducir las perturbaciones urbanas
- Prefabricación en fábrica + modo de elevación en sitio: La estructura principal de un paso elevado de 100 metros se puede completar en solo 30 días, lo que es un 75% más corto que el vertido de hormigón tradicional (120 días), evitando la ocupación de la carretera a largo plazo para la construcción.
- Tecnología de montaje rápido nocturno: mediante el premontaje modular, los nodos clave se pueden izar en ocho horas durante la noche, minimizando el impacto en el tráfico diurno.
2. Libertad de forma, definiendo la estética urbana
- La alta plasticidad del acero admite formas geométricas complejas, como la estructura de doble hélice del corredor "Ruta de la Seda Aérea" en el Parque Shougang de Pekín, que permite un diálogo entre la arquitectura y los sitios de patrimonio industrial a través del modelado paramétrico.
- Diversidad de materiales de superficie: Se puede combinar con paneles de aluminio perforado, paneles de fibra de carbono, muros cortina verdes, etc., como el sistema de vegetación vertical del corredor "Super Tree" de Singapur, para lograr la integración de la arquitectura y la naturaleza.
3. Seguro y duradero, garantía de ciclo completo.
- Acero de alta resistencia: La estructura principal adopta acero de alta resistencia Q355B S355JR A572 SM490A con una resistencia a la tracción de ≥390MPa, lo que aumenta el factor de seguridad en un 30% en comparación con las estructuras de hormigón tradicionales.
- Sistema de monitoreo inteligente: Integra sensores de deformación y medidores de desplazamiento para monitorear la vibración y el desplazamiento del puente en tiempo real. Por ejemplo, la plataforma de monitoreo del Internet de las Cosas (IoT) del Puente Peatonal de la Torre de Guangzhou puede proporcionar alertas tempranas sobre anomalías estructurales.
4. Verde y sostenible Edificio con estructura de acero, en línea con los objetivos ESG
- Diseño fotovoltaico integrado: Se puede instalar vidrio fotovoltaico (sistema BIPV) sobre el paso elevado, y la generación anual de energía puede cubrir el 50 % de la electricidad para iluminación. Por ejemplo, el Corredor Fotovoltaico del Centro Shanghái Hongqiao reduce las emisiones de CO2 en aproximadamente 20 toneladas al año.
- Estructura modular desmontable: La tasa de reutilización de componentes supera el 80 %. Al ajustar la planificación urbana, el paso elevado de estructura de acero puede trasladarse a una nueva ubicación para reducir los residuos de demolición.
3. Escenarios de aplicación y soluciones técnicas
| Tipo de escena |
Solución técnica |
Rendimiento básico |
Referencia de costos |
| Paso elevado de la carretera principal |
Cercha de acero + barandilla de vidrio |
Un solo tramo de 25 metros, carga de 3,5 kN/㎡, resistencia al viento 10 |
$650-850 USD/㎡ |
| Corredor aéreo comercial |
Estructura de acero + techo de aleación de aluminio. |
Luz de 18 metros, aislamiento acústico ≥ 40dB, equipado con sistema de aire acondicionado. |
$750-950 USD/㎡ |
| Puente colgante con vistas panorámicas |
Estructura de suspensión de cable + panel de madera anticorrosivo |
Luz de 80 metros, resistencia al viento 12, carga 2,5 kN/㎡ |
$800-1000 USD/㎡ |
| Corredor del campus/hospital |
Estructura de acero ligero + toldo |
Luz de 12 metros, plazo de construcción de 20 días, diseño sin barreras. |
$500-700 USD/㎡ |
4. Estructura de acero vs. hormigón tradicional: Comparación detallada
| Indicadores básicos |
Esquema de estructura de acero |
Solución tradicional de hormigón |
| Luz máxima de un solo tramo |
30 metros (sin columnas) |
≤15 metros (se requieren pilares) |
| Período de construcción de 100 m |
30 días para completar la construcción principal |
120 días (incluido mantenimiento) |
| Peso muerto estructural |
300-500 kg/m² |
1500-2000 kg/m² |
| Flexibilidad de estilo |
Puede realizar formas complejas como superficies curvas y voladizos. |
Depende de las plantillas, formato limitado. |
| emisiones de carbono |
0,8 tCO₂/㎡ (reducción del 60%) |
2,0 tCO₂/m² |
| Costo de renovación |
Los costos de reemplazo de componentes son un 50% más bajos |
Altos costos de demolición y reconstrucción |
5. Componentes clave y normas técnicas
Sistema de soporte de carga
- Viga cajón de acero: Fabricada en acero de alta resistencia, con una altura de sección transversal de 800-1200 mm y una rigidez a la flexión de 1,5×10^6N・m², puede satisfacer los requisitos de carga de grandes luces.
- Armadura de tubo de acero: sistema de rejilla triangular, las varillas solo soportan fuerza axial y la tasa de utilización de la resistencia del material alcanza el 95%, lo que es adecuado para escenas de gran envergadura, como plataformas de observación.
- Cojinete resistente a terremotos: Equipado con cojinete de acero esférico o cojinete de placa deslizante elástica, puede soportar una fuerza de terremoto horizontal de 1,2 kN/㎡ y una deformación por desplazamiento ≤50 mm.
Sistema de cerramiento y decoración
- Pedal antideslizante: rejilla de acero galvanizado en caliente (superficie dentada), coeficiente de fricción ≥ 0,6, seguro para viajar en climas lluviosos y nevados.
- Barrera acústica: panel sándwich de acero de color de doble capa (relleno con lana de roca de 100 mm), aislamiento acústico ≥35 dB, adecuado para secciones de tráfico concurrido.
- Iluminación inteligente: Las luces lineales LED se combinan con paneles solares fotovoltaicos, con una iluminación de ≥300lux y un consumo energético reducido en un 60% en comparación con las lámparas tradicionales.
6. Preguntas frecuentes
P1. ¿Es seguro el puente Pasarela peatonal de estructura de acero? ¿Cuál es su resistencia al viento y a los terremotos?
R: El puente peatonal Elevado de estructura de acero utiliza acero de alta resistencia y un diseño estructural científico, y su nivel de seguridad alcanza el nivel 1. La estructura principal utiliza acero Q355B S355JR A572 SM490A (resistencia a la compresión de 345 MPa), con una resistencia al viento de entre 10 y 12 (se configura para resistir tifones en zonas costeras) y una resistencia sísmica de entre 7 y 8 grados, lo que cumple con las especificaciones sísmicas. Por ejemplo, el puente de estructura de acero del puerto de la bahía de Shenzhen se ha optimizado mediante pruebas en túnel de viento y puede soportar un tifón de nivel 12 (velocidad del viento de 32,7 m/s). Además, está equipado con un sistema de monitoreo de tensión de proceso completo para garantizar la seguridad estructural en tiempo real.
P2. ¿Cuál es el plazo de construcción del corredor de estructura de acero? ¿Afectará al tráfico?
R: El corredor de estructura de acero adopta el método de prefabricación en fábrica + montaje in situ, lo que reduce el plazo de construcción entre un 50 % y un 70 % en comparación con el hormigón tradicional. Por ejemplo, un corredor de 100 metros requiere solo 25 días para completar la estructura principal, y el 90 % de los componentes se procesan en fábrica. Solo se requieren izaje y empalmes in situ. Se puede optar por la construcción nocturna o el cierre segmentado para minimizar el impacto en el tráfico terrestre. Por ejemplo, el Corredor de Comercio Mundial de Pekín utiliza las noches de fin de semana para completar el izaje y lograr una construcción sin cierres viales durante el día.
P3. ¿Es elevado el coste de mantenimiento posterior de un paso elevado de estructura de acero? ¿Cómo se puede prevenir la corrosión y la oxidación?
R: El coste de mantenimiento de un paso elevado de estructura de acero es controlable, y el coste medio anual de mantenimiento representa entre el 3 % y el 5 % del coste inicial, incluyendo principalmente la renovación del revestimiento anticorrosivo (cada 10 años) y la inspección estructural. Se adopta el proceso anticorrosivo dual de galvanizado por inmersión en caliente (espesor de recubrimiento ≥85 μm) + pintura de fluorocarbono, y el periodo sin mantenimiento puede alcanzar los 20 años. Se puede añadir una imprimación epoxi rica en zinc en zonas costeras con alta concentración de niebla salina, y la frecuencia de mantenimiento solo aumenta un 20 %. En comparación con las estructuras de hormigón, las estructuras de acero son más fáciles de mantener, los componentes locales se pueden reemplazar por separado y el costo total del ciclo de vida es entre un 15 % y un 20 % menor.
P4. ¿Se puede diseñar el corredor de la estructura de acero en forma de arco o con una forma especial? ¿Cómo lograrlo?
R: Los corredores de estructura de acero pueden lograr diversas formas mediante componentes de acero con formas especiales y tecnología BIM. Se utiliza modelado paramétrico para diseñar cerchas curvas, equipos de corte CNC para procesar varillas (precisión de ±1 mm) y posicionamiento e instalación tridimensionales por coordenadas en obra. Por ejemplo, el corredor "Yunqiao" en la Ciudad Financiera de Chengdu adopta una estructura hiperbólica de vigas cajón de acero. Mediante premontaje segmentado y tecnología de elevación hidráulica, se logra con precisión un efecto de suspensión de arco de 270 grados, combinando propiedades mecánicas con un gran impacto visual.
| Dimensiones de comparación |
Método de construcción tradicional |
Método constructivo de corredor de estructura de acero basado en BIM y parametrización |
| Fase de diseño |
Diseño de dibujo bidimensional, difícil de ajustar la forma, propenso a omisiones de diseño. |
Utilice software de modelado paramétrico como Rhino para lograr un diseño visual en 3D a través de la tecnología BIM, ajuste y optimice en tiempo real para evitar conflictos de diseño. |
| Procesamiento y fabricación |
Lofting manual, corte manual, baja precisión del componente (error > 5 mm) |
Procesamiento de equipos de corte CNC, la precisión puede alcanzar ±1 mm, también se pueden formar con precisión componentes de superficie curva complejos |
| Instalación y construcción |
Montaje preliminar en obra, basado en la experiencia y el criterio, largo período de construcción, gran error de posicionamiento. |
Instalación de posicionamiento de coordenadas 3D, premontaje segmentado para reducir el trabajo en sitio, elevación hidráulica y otras tecnologías para lograr una instalación precisa de formas complejas. |
| Modelado complejo |
Sólo se pueden completar formas geométricas regulares y las estructuras curvas complejas son difíciles de construir. |
Puede realizar estructuras con formas especiales, como estructuras hiperbólicas y en forma de arco, como el efecto de suspensión en forma de arco de 270 grados del "Puente de la Nube" en la Ciudad Financiera de Chengdu. |
| Calidad y eficiencia |
Mucha intervención manual, calidad inestable y un largo período de construcción. |
Control de proceso digital, calidad estable y período de construcción acortado entre un 30% y un 50%. |
P5. ¿Cómo se puede integrar el corredor de estructura de acero con el estilo arquitectónico del entorno? ¿Se puede personalizar su apariencia?
R: El corredor de estructura de acero se puede personalizar mediante el material de la superficie y el diseño de la forma. Por ejemplo: ① El corredor de bloques comerciales puede usar un muro cortina de vidrio y paneles de metal tallado para crear un estilo moderno y sencillo; ② El corredor de bloques históricos puede usar placas de acero con imitación de madera y acabado de ladrillo azul para lograr un efecto retro; ③ El corredor para áreas escénicas puede combinar elementos naturales, como placas de acero con textura de corteza o estructuras de enredaderas. Mediante la combinación de colores (sistema a todo color de la carta de colores RAL opcional) y el diseño de iluminación, el corredor de estructura de acero se integra perfectamente en diferentes entornos.
| Dimensiones de comparación |
Método de construcción de pasillos con estructura de acero |
Método de construcción tradicional |
| Propiedades del material |
Fabricado en acero de alta resistencia, ligero, de alta resistencia, fácil de transportar e instalar. |
A menudo se utilizan hormigón, mampostería y otros materiales que son pesados y tienen altos requisitos para la cimentación. |
| Periodo de construcción |
Componentes prefabricados modulares, empalme e instalación en el sitio, velocidad de construcción rápida y el período de construcción se puede acortar entre un 30% y un 50%. |
El proceso de vertido y mampostería en el sitio es complicado, se ve muy afectado por factores como el clima y el período de construcción es largo. |
| Personalización de forma y estilo |
La personalización del estilo se puede lograr a través de materiales de superficie (como muros cortina de vidrio, paneles de metal tallado, placas de acero con imitación de veta de madera, etc.) y diseño de formas, combinados con la combinación de colores completa de la tarjeta de color RAL y el diseño de iluminación, para adaptarse de manera flexible a diferentes entornos. |
La forma está limitada por los materiales y la artesanía, y es difícil ajustar el estilo y satisfacer diversas necesidades. |
| Integración ambiental |
Se puede combinar con elementos naturales (como placas de acero con textura de corteza, estructuras trepadoras de enredaderas) para lograr una integración orgánica con el medio ambiente. |
Al integrarse con un entorno natural o de un estilo específico, se requiere una transformación adicional, que resulta más costosa. |
| Costos de mantenimiento |
Fuerte resistencia a la corrosión, mantenimiento posterior sencillo y bajo costo de mantenimiento durante la vida útil. |
Propenso a grietas, desgaste y otros problemas, mantenimiento frecuente y alto costo. |
Como líder mundial en soluciones de estructuras de acero, XTD Steel Structure ha construido con éxito más de 50 proyectos emblemáticos de pasos elevados y corredores en ciudades. Basándonos en el control de procesos completos BIM y la tecnología de construcción modular, ofrecemos a nuestros clientes soluciones de transporte con estructuras de acero de entrega rápida, estética y alto rendimiento, que ayudan a conectar eficientemente los espacios urbanos y marcan el comienzo de una nueva era del transporte tridimensional.
